자동화기계 제작
★자동화기계는 대부분 높낮이 캐스터 많이 사용함
★고하중용장비제작 ,무인자동화 시스템

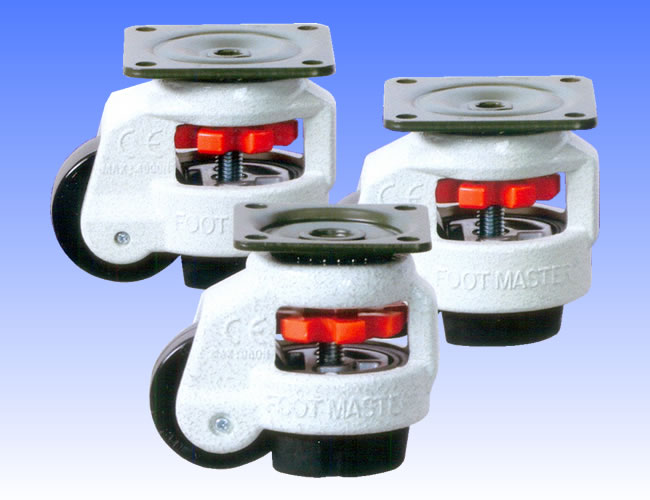

제품명 : GD-F Series(평판형)
| 제품분류 : 높낮이 바퀴 >> 높낮이 조절용 |
  |
 |
특징 :
- 알루미늄 프로파일/파이프 조립대
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
- ROHS |
| ※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90° |
| GD |

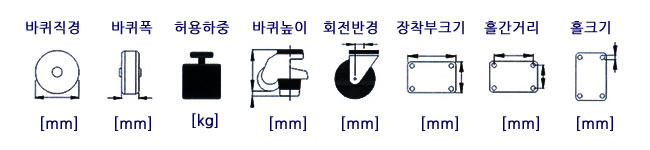

바퀴종류 |
바퀴직경 |
바퀴폭 |
허용하중 |
바퀴높이 |
회전반경 |
장착부크기 |
홀간거리 |
홀크기 |
| GD-40-F |
NYN |
42 |
20 |
60 |
71+10 |
30 |
55*55 |
42*42 |
5.5 |
| GD-60-F |
NYN |
50 |
25 |
280 |
82+10 |
36 |
73*73 |
58*58 |
7 or 8.5 |
| HUP |
25 |
| MCN |
25 |
| GD-80-F |
NYN |
63 |
28 |
550 |
103+15 |
46 |
90*90 |
70*70 |
9 |
| HUP |
28 |
| MCN |
28 |
| GD-100-F |
NYN |
75 |
30 |
800 |
120+12 |
53 |
95*95 |
70*70 |
11 |
| HUP |
30 |
| MCN |
30 |
| GD-120-F |
NYN |
75 |
30 |
1000 |
120+12 |
52 |
95*95 |
70*70 |
11 |
| MCN |
30 |
| GD-150-F |
MCN |
90 |
55 |
1500 |
132+15 |
69 |
100*100 |
70*70 |
13 |
 |

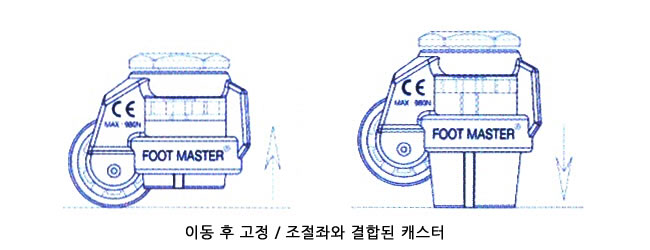

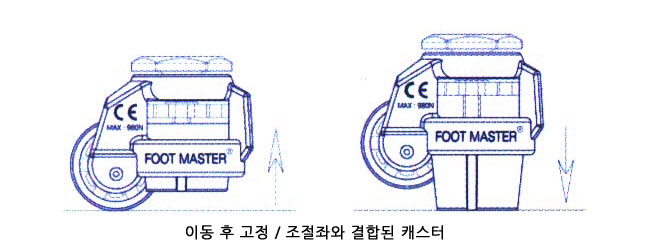

Foot Master
-장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요 하였으나, FOOT MASTER 높낮이조절 캐스터는 이동과 동시에 해결하였습니다.
-또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하게 고정된 상태로 유지시켜 줍니다.
-설치물의 lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다. |
재질
| 항목 |
내용 |

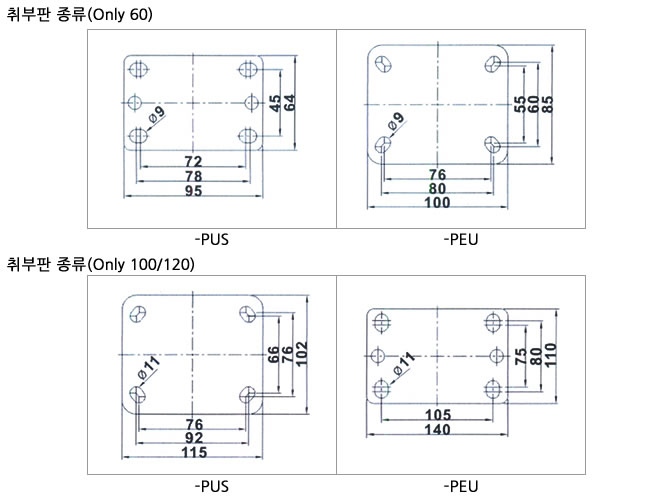

| 취부판 |
프레스 스틸(40~120), 단조 스틸(150) |
| 몸체 |
알루미늄 |
| 핸들 |
ABS(40~120), Bolt(120~150), Ratchet(GDR) |
| 패드 |
NBR(40~100), ABS(120), AL(150) |
| 바퀴 |
바퀴종류 참조 |
| 표면처리 |
분체도장&아연도금 |
바퀴종류
 |
 |
 |
| 나일론(Shore D70) |
주형 우레탄(Shore D70)
알루미늄 코어
플레인 베어링 |
MC나일론(Shore D80) |

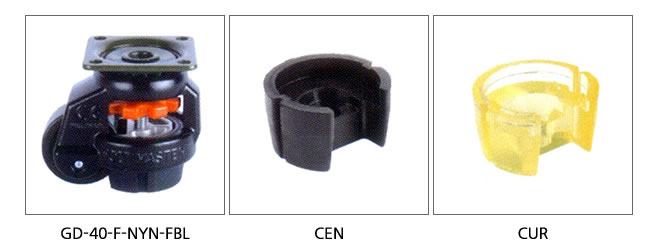

선택사항
FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100) |
 |
|

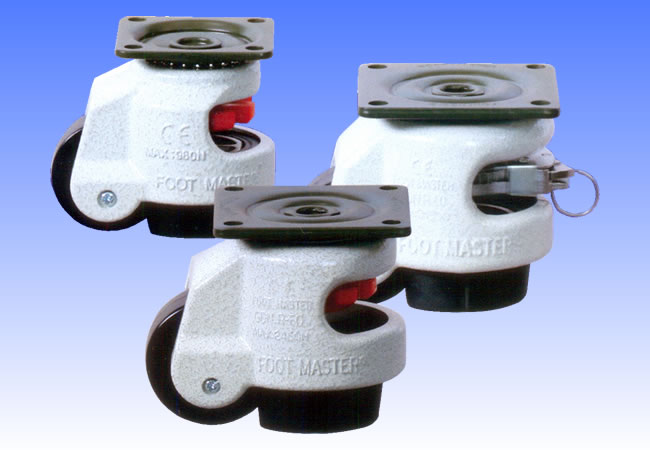

제품명 : GDN/GDR-F Series(평판형)
| 제품분류 : 높낮이 바퀴 >> 높낮이 조절용 |
|
 |
특징 :
- 알루미늄 프로파일.파이프 조립대
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
- ROHS |
| ※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90° |
| GD |
GDR |
바퀴종류 |
바퀴직경 |
바퀴폭 |
허용하중 |
바퀴높이 |
회전반경 |
장착부크기 |
홀간거리 |
홀크기 |
| GDN-40-F |
|
NYN |
42 |
20 |
50 |
71+10 |
30 |
55*55 |
42*42 |
5.5 |
| GDN-60-F |
GDR-60-F |
NYN |
50 |
25 |
250 |
82+10 |
36 |
73*73 |
58*58 |
7 or 8.5 |
| HUP |
25 |
| MCN |
25 |
| GDN-80-F |
GDR-80-F |
NYN |
63 |
28 |
500 |
103+15 |
46 |
90*90 |
70*70 |
9 |
| HUP |
28 |
| MCN |
28 |
| GD-100-F |
|
NYN |
75 |
30 |
750 |
120+12 |
53 |
95*95 |
70*70 |
11 |
| HUP |
30 |
| MCN |
30 |
| GD-120-F |
|
NYN |
75 |
30 |
1000 |
120+12 |
52 |
95*95 |
70*70 |
11 |
| MCN |
30 |
| GD-150-F |
|
MCN |
90 |
55 |
1500 |
132+15 |
69 |
100*100 |
70*70 |
13 |
 |

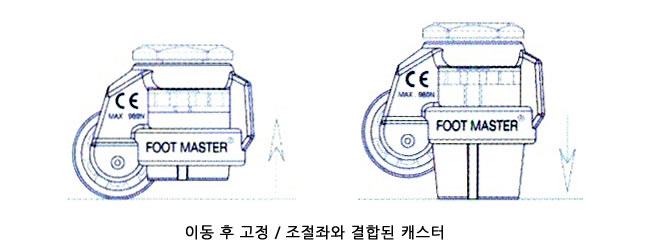

Foot Master
-장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요 하였으나, FOOT MASTER 높낮이조절 캐스터는 이동과 동시에 해결하였습니다.
-또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하게 고정된 상태로 유지시켜 줍니다.
-설치물의 lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다. |
재질
| 항목 |
내용 |
| 취부판 |
프레스 스틸(40~120), 단조 스틸(150) |
| 몸체 |
알루미늄 |
| 핸들 |
ABS(40~120), Bolt(120~150), Ratchet(GDR) |
| 패드 |
NBR(40~100), ABS(120), AL(150) |
| 바퀴 |
바퀴종류 참조 |
| 표면처리 |
분체도장&아연도금 |
바퀴종류
|
|
|
| 나일론(Shore D70) |
주형 우레탄(Shore D70)
알루미늄 코어
플레인 베어링 |
MC나일론(Shore D80) |
선택사항
FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100) |
 |
|

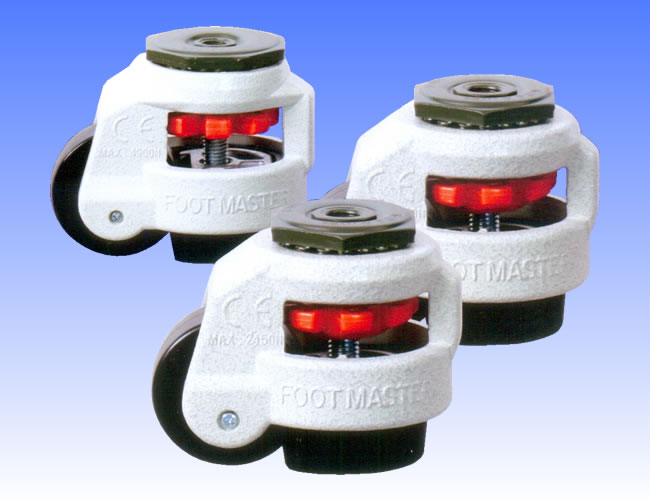

제품명 : GD-S Series(볼트형)
| 제품분류 : 높낮이 바퀴 >> 높낮이 조절용 |
|
 |
특징 :
- 알루미늄 프로파일.파이프 조립대
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
- ROHS |
| ※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90° |

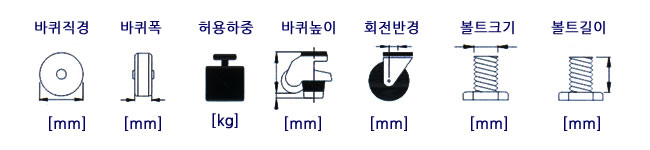

| GD |
바퀴종류 |
바퀴직경 |
바퀴폭 |
허용하중 |
바퀴높이 |
회전반경 |
볼트크기 |
볼트길이 |
| GD-40-S |
NYN |
42 |
20 |
60 |
71+10 |
30 |
M8*1.25P |
10 |
| GD-60-S |
NYN |
50 |
25 |
280 |
82+10 |
36 |
M12*1.75P
M16*2.0P |
18 |
| HUP |
25 |
| MCN |
25 |
| GD-80-S |
NYN |
63 |
28 |
550 |
103+15 |
46 |
M12*1.75P
M16*2.0P |
16 |
| HUP |
28 |
| MCN |
28 |
| GD-100-S |
NYN |
75 |
30 |
800 |
120+12 |
53 |
M16*2.0P |
24 |
| HUP |
30 |
| MCN |
30 |
| GD-120-S |
NYN |
75 |
30 |
1000 |
120+12 |
52 |
M16*2.0P |
24 |
| MCN |
30 |
 |
Foot Master
-장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요 하였으나, FOOT MASTER 높낮이조절 캐스터는 이동과 동시에 해결하였습니다.
-또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하게 고정된 상태로 유지시켜 줍니다.
-설치물의 lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다. |
재질
| 항목 |
내용 |
| 취부판 |
프레스 스틸(40~80), 단조 스틸(100~120) |
| 몸체 |
알루미늄 |
| 핸들 |
ABS(40~120), Bolt(120), Ratchet(GDR) |
| 패드 |
NBR(40~100), ABS(120) |
| 바퀴 |
바퀴종류 참조 |
| 표면처리 |
분체도장&아연도금 |
바퀴종류
|
|
|
| 나일론(Shore D70) |
주형 우레탄(Shore D70)
알루미늄 코어
플레인 베어링 |
MC나일론(Shore D80) |

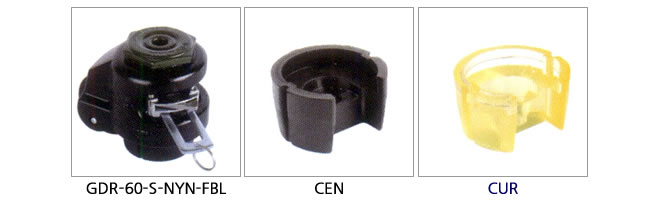

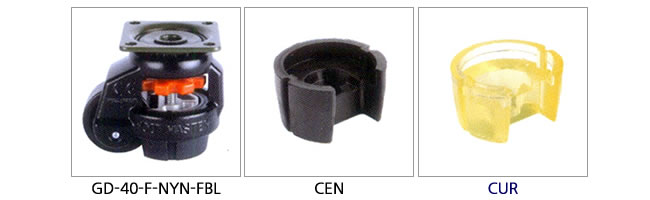

선택사항
FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100) |
 |
|

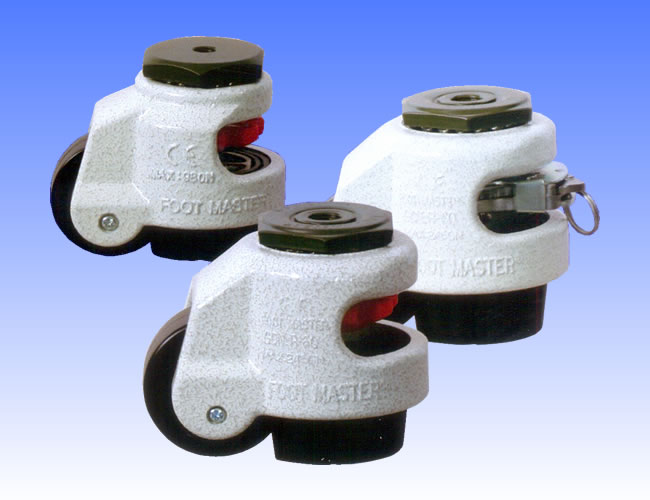

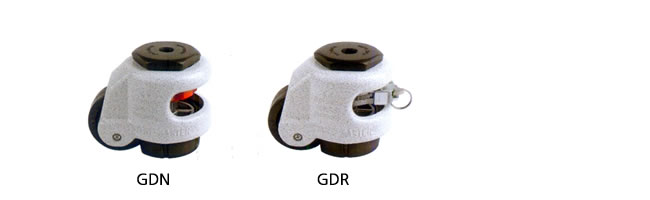

제품명 : GDN/GDR-S Series
| 제품분류 : 높낮이 바퀴 >> 높낮이 조절용 |
|
 |
특징 :
- 알루미늄 프로파일.파이프 조립대
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
- ROHS |
| ※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90° |

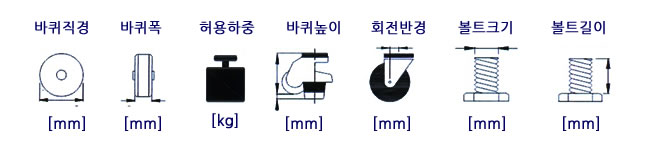

| GD |
GDR |
바퀴종류 |
바퀴직경 |
바퀴폭 |
허용하중 |
바퀴높이 |
회전반경 |
볼트크기 |
볼트길이 |
| GDN-40-S |
|
NYN |
42 |
20 |
50 |
71+10 |
30 |
M8*1.25P |
10 |
| GDN-60-S |
GDR-60-S |
NYN |
50 |
25 |
250 |
82+10 |
36 |
M12*1.75P
M16*2.0P |
18 |
| HUP |
25 |
| MCN |
25 |
| GDN-80-S |
GDR-80-S |
NYN |
63 |
28 |
500 |
103+15 |
46 |
M12*1.75P
M16*2.0P |
16 |
| HUP |
28 |
| MCN |
28 |
| GD-100-S |
|
NYN |
75 |
30 |
750 |
120+12 |
53 |
M16*2.0P |
24 |
| HUP |
30 |
| MCN |
30 |
| GD-120-S |
|
NYN |
75 |
30 |
1000 |
120+12 |
52 |
M16*2.0P |
24 |
| MCN |
30 |
 |

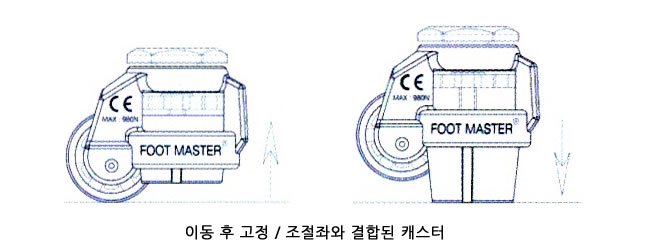

Foot Master
-장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요 하였으나, FOOT MASTER 높낮이조절 캐스터는 이동과 동시에 해결하였습니다.
-또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하게 고정된 상태로 유지시켜 줍니다.
-설치물의 lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다. |
재질
| 항목 |
내용 |
| 취부판 |
프레스 스틸(40~80), 단조 스틸(100~120) |
| 몸체 |
알루미늄 |
| 핸들 |
ABS(40~120), Bolt(120), Ratchet(GDR) |
| 패드 |
NBR(40~100), ABS(120) |
| 바퀴 |
바퀴종류 참조 |
| 표면처리 |
분체도장&아연도금 |
바퀴종류
|
|
|
| 나일론(Shore D70) |
주형 우레탄(Shore D70)
알루미늄 코어
플레인 베어링 |
MC나일론(Shore D80) |

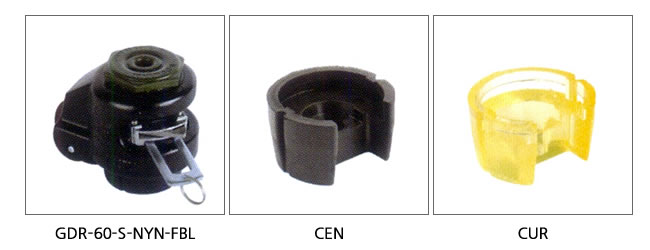

선택사항
FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100) |
 |
|
이 기획/모음전의 제품을 가지고 제작한 구조물 사진들입니다.
