제품분류 : 산업용 바퀴 >> 경하중용

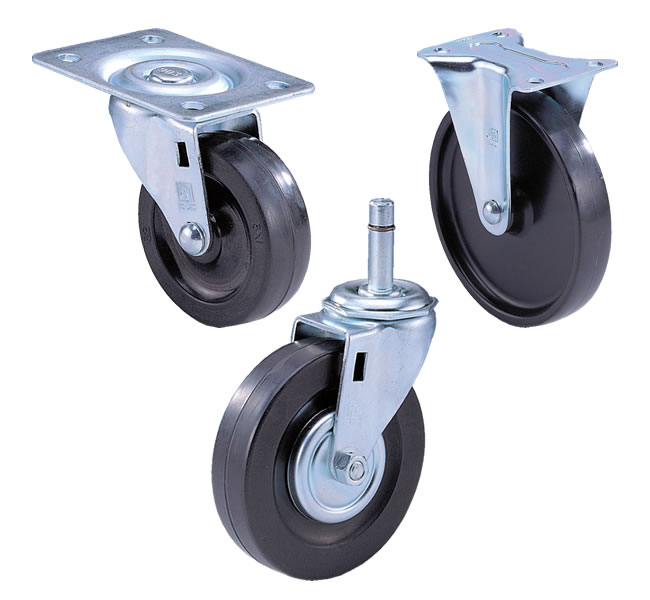

제품명 : 22시리즈
페이지 번호 : 2000021
특성 :

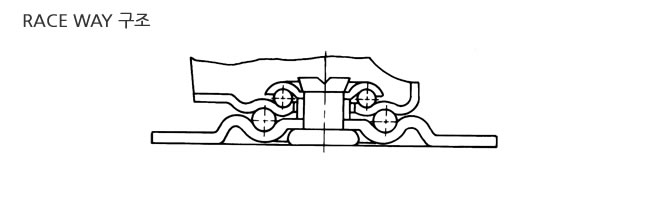

- 원활한 회전을 위한 특수 이중 RACE WAY 구조
- 방진용 SEAL 기본 장착
- 내구성 강화를 위한 열처리
- 스마트한 외관

용도 :
- 고급 가전제품영
- 제과점 진열대
- 음식운반 용구
- 경량물 운반구
- 기타 산업용 운반구

제품사양
단위 : mm(inch)
호칭번호 바퀴사양 장착부 규격
회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
2230S ** SR 2230R ** SR 76
(3)		 25
(1)		 Soft Rubber Nylon Ø7.9(5/16) 94 68 40
2230S ** SBB 2230R ** SBB Soft Rubber Ball 40
2230S ** HR 2230R ** HR Hard Rubber Nylon 55
2230S ** HBB 2230R ** HBB Hard Rubber Ball 55
2230S ** LP 2230R ** LP Light Duty Plastic Plain 55

2240S ** SR 2240R ** SR 102
(4)		 25
(1)		 Soft Rubber Nylon Ø7.9(5/16) 120 81 55
2240S ** SBB 2240R ** SBB Soft Rubber Ball 55
2240S ** HR 2240R ** HR Hard Rubber Nylon 80
2240S ** HBB 2240R ** HBB Hard Rubber Ball 80
2240S ** LP 2240R ** LP Light Duty Plastic Plain 80

2250S ** SR 2250R ** SR 127
(5)		 25
(1)		 Soft Rubber Nylon Ø7.9(5/16) 147 94 60
2250S ** SBB 2250R ** SBB Soft Rubber Ball 60
2250S ** HR 2250R ** HR Hard Rubber Nylon 90
2250S ** HBB 2250R ** HBB Hard Rubber Ball 90
2250S ** LP 2250R ** LP Light Duty Plastic Plain 90

장착부의 형식
장착부 형식 장착부 형상 코드번호 장착부 규격
밑판크기 볼트 취부 간격 조립볼트 규격
평판형 A1(기본사양) 98*70 44.5*74.6 M6
나사형 B1(기본사양) Ø11.1*14山*57L
B2 Ø12.7*13山*38L
B3 Ø15.8*11山*30L
B4 Ø12.7*12山*40L
B5 Ø12.7*13山*25L
B6 Ø12.7*13山*70L
B7 Ø12.7*13山*50L
B8 Ø12.7*13山*44L
B9 Ø12.7*12山*29L
B10 Ø9.5*16山*25L
B11 Ø11.1*14山*19L
링 장착형 D1 Ø11*38

선택사양
악세사리 코드 사양
TB Top Lock Brake
TG Thread Guard
CP Chrome Plating
BP Brass Plating
