(주)고려바퀴종합상사


제품분류 : 바퀴 >> 항가
제품명 : C형강 4륜형강 HC-CSR
페이지 번호 : 2002373

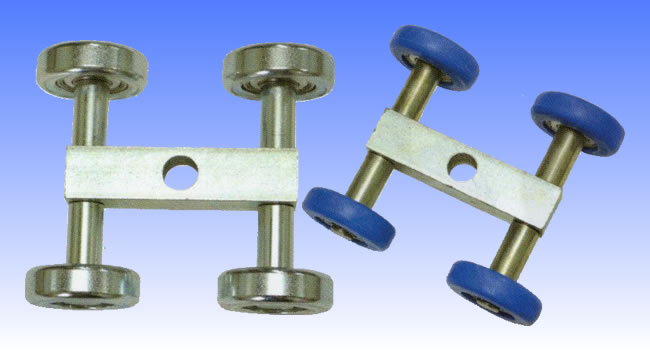

C형강 4륜형강 철, 나이론 HC-CSR

특징 :
- C형강 사용하여 절곡하지 않고 시제 C형강 사용하여 편리함
- 나이론 사출로 소음 최소화

■사양(C형강 4륜 항가 나이론)

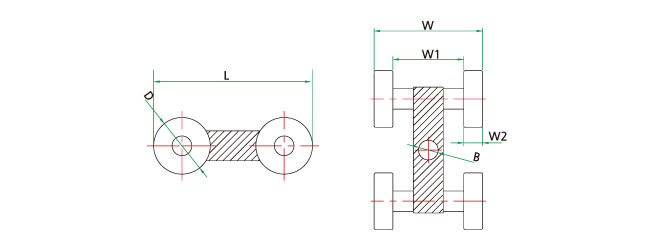

품번	상품명	C형강	바퀴외경 (D)	전체폭 (W)	바퀴사이폭 (W1)	바퀴폭 (W2)	전장(L)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-11035	HC-CSRN 75	75-1.6T용	36	69	45	14	105	12.5	6000	70	20EA
HC-11036	HC-CSRN 100	100mm용	40	90	65	12	105	12.5	6000	70	20EA
HC-11132	HC-CSRN 75	75-2.3T용	36	67	42	14	105	12.5	6000	70	20EA
HC-11133	HC-CSRN 125	125mm용	40	117	92.5	12	118	12.5	6000	150	10EA

■사양(C형강 4륜 항가 철)

품번	상품명	C형강	바퀴외경 (D)	전체폭 (W)	바퀴사이폭 (W1)	바퀴폭 (W2)	전장(L)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-11033	HC-CSR 75	75-1.6T용	36	70	45	12	101	12.5	6000	150	20EA
HC-11034	HC-CSR 100	100mm용	40	90	65	12	105	12.5	6000	150	20EA
HC-11130	HC-CSR 75	75-2.3T용	36	67	42	12	101	12.5	6000	150	20EA
HC-11131	HC-CSR 125	125mm용	40	117	92.5	12	118	12.5	6000	150	10EA
HC-11134	HC-CSR 60	60mm용	22	52	38	6	94	12.5	6000	130	20EA

■사양(C형강 4륜 항가 SUS 스텐)

품번	상품명	C형강	바퀴외경 (D)	전체폭 (W)	바퀴사이폭 (W1)	바퀴폭 (W2)	전장(L)	볼트홀 (B)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-11136	HC-SCSR 75	75-1.6T용	36	69	45	14	105	12.5	6000	70	20EA
HC-11151	HC-SCSR 100	100mm용	40	90	65	12	105	12.5	6000	70	20EA
HC-11138	HC-SCSR 75	75-2.3T용	36	67	42	14	105	12.5	6000	70	20EA
HC-11139	HC-SCSR 125	125mm용	40	117	92.5	12	118	12.5	6000	150	10EA
HC-11140	HC-SCSR 60	60mm용	22	52	38	6	94	12.5	6900	130	20EA

■ 적용 규격표(단면치수)

H	B	C	T
60	30	10	1.6
60	30	10	2.0
60	30	10	2.3
75	45	15	1.6
75	45	15	2.0
75	45	15	2.3
100	50	20	1.6
100	50	20	2.0
100	50	20	2.3
100	50	20	2.6
100	50	20	3.2
125	50	20	2.0
125	50	20	2.3
