제품분류 : 바퀴 >> 항가
제품명 : 파이프 항가(철)HC-PHS
페이지 번호 : 2002383

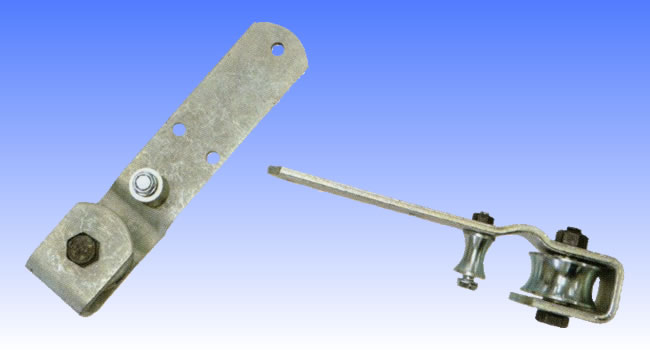

파이프항가 철 HC-PHS

특징 :
- 천막용 롤러
- 원형파이프 사용

용도 :
- 천막대문, 하우스 라인 작업용

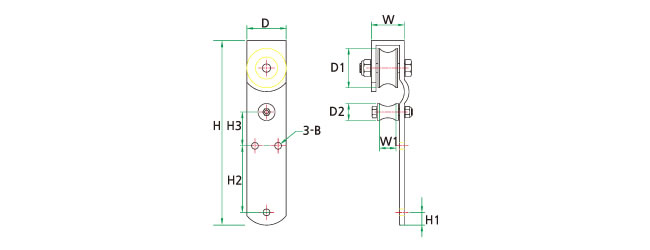

■사양(파이프항가 철)
품번 상품명 직경
(D)		 바퀴폭
(W)		 홈폭
(W1-W2-W3)		 외경
(D1-D2)		 전장
(H)		 홀간격
(H1-H2-H3)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-61019 HC-PHS 1' 42 21 50 50-22 235 15-84-40 6000 70 20EA
HC-61020 HC-PHS 1-1/4' 50 27 65 60-22 294 22-115-42 6201 100 10EA
HC-61186 HC-PHS 25A 64 25A용 70 64-32 298 25-110-46 6301 300 10EA
HC-61187 HC-PHS 32A 64 32A용 70 64-32 298 25-110-37 6004 500 10EA
HC-61188 HC-PHS 40A 64 40A용 70 64-32 298 25-110-32 6004 600 10EA

■사양(파이프항가 철로라만)
품번 상품명 외경
(D1)		 바퀴폭
(W1)		 홈폭 홈깊이 삽입베어링
(Z)		 허용하중
(kg)
HC-81215 HC-1' 철로라 48 26 21 4 6000(유) 70
HC-81216 HC-1 1/4'철로라 58 31 27 10 6201(유) 100
HC-81217 HC-1 철소로라 22 27 21 4 홀8.5 30
HC-81218 HC-1 1/4'철소로라 22 34 27 4 홀8.5 30
HC-61180 HC-PHS25A 로라 64 45 25A용 11 6301 300
HC-61181 HC-PHS25A 小로라 32 45 35 6 홀12.5 80
HC-61182 HC-PHS32A 로라 64 54 32A용 11 6004 500
HC-61183 HC-PHS32A 小로라 32 54 40 6 홀12.5 80
HC-61184 HC-PHS40A 로라 64 60 40A용 12 6004 600
HC-61185 HC-PHS40A 小로라 32 60 45 6 홀12.5 80

■ 적용 규격표(파이프 규격표)
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/2 48.6
50*2 60.5
65*1-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
