제품분류 : 바퀴 >> V앵글
제품명 : 용접형(스텐) HC-SSVR
페이지 번호 : 2002391

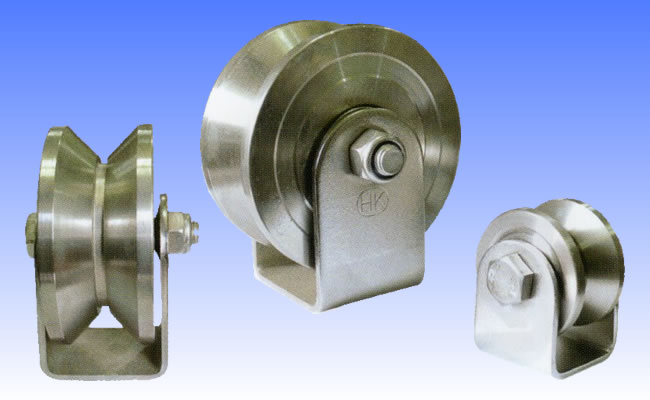

올스텐 V앵글고정(용접형) HC-SSVR

특징 :
- 304재질
- 선라인 설비용 V앵글용 운반대차용 용접형
- 견고함
- 국산 베어링을 사용하면 하중을 더 높일 수 있음

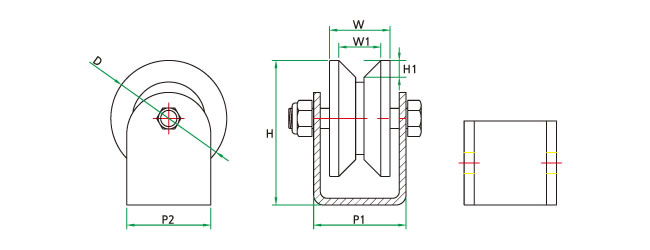

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41107 HC-SSVR 2' 49 29 20 60 10 40-38 S6000 100
HC-41108 HC-SSVR 2-1/2' 59 34 22 74 11 45-50 S6000 120
HC-41109 HC-SSVR 3' 69 36 25 86 12.5 55-50 S6201 150
HC-41110 HC-SSVR 4' 98 44.5 31 110-4T 15.5 59-50 S6301 200
HC-41111 HC-SSVR 4'-4 98 44.5 31 113-6T 15.5 65-50 S6301 400
HC-41112 HC-SSVR 4'(6204) 98 44.5 31 118-9T 15.5 65-50 S6204 800

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
