제품분류 : 바퀴 >> V앵글
제품명 : 용접형(MC) HC-MCVR
페이지 번호 : 2002392

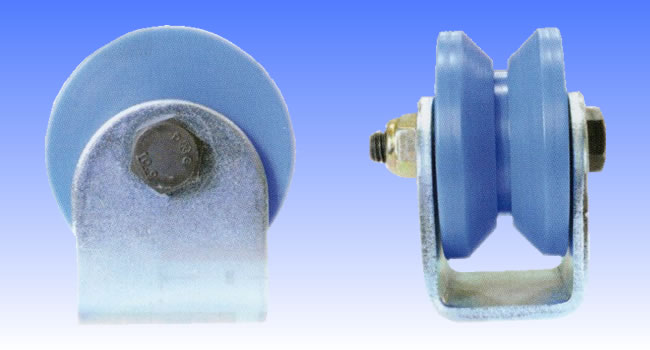

MC청 V앵글고정(용접형) HC-MCVR

특징 :
- 직선라인 설비용 V앵글용 운반대차용 용접형
- 견고함
- 국산 베어링을 사용하면 하중을 더욱더 높일수 있음

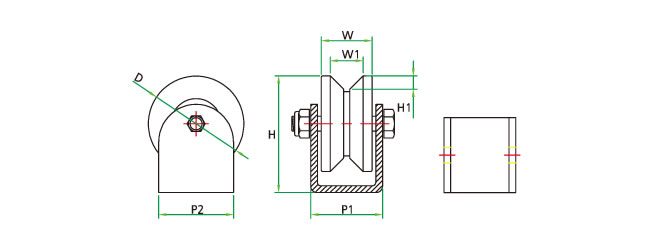

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42110 HC-MCVR 2' 50 29 20 60 10 42-38 6000 100
HC-42111 HC-MCVR 2-1/2' 65 34 21 77 10.5 46-50 6000 120
HC-42112 HC-MCVR 3' 75 39 27 89 13.5 57-50 6201 150
HC-42113 HC-MCVR 4' 100 44.5 31 109-6T 15.5 65-50 6301 300
HC-42114 HC-MCVR 4'-4 100 44.5 31 118-9T 15.5 67-65 6204 600
HC-41199 HC-MCVR 100 100 70 48 118 24 96-65 6204 600
HC-41200 HC-MCVR 130 130 70 50 149 25 96-65 6304 800
HC-41201 HC-MCVR 150 150 70 50 169 25 96-65 6304 1000
HC-41202 HC-MCVR 200 200 70 50 219 25 96-65 6304 1200

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
