제품분류 : 바퀴 >> V앵글
제품명 : 용접형고정(MVG) HC-MVGR
페이지 번호 : 2002394

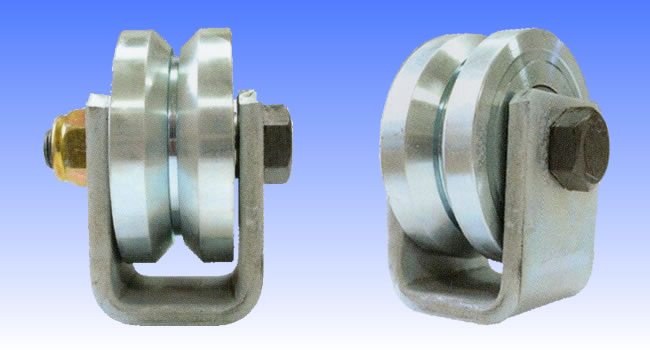

고하중 MVG(용접형고정) HC-MVGR

특징 :
- 고하중 용접용 앵글바퀴
- 레일은 V 또는 원형환봉 사용

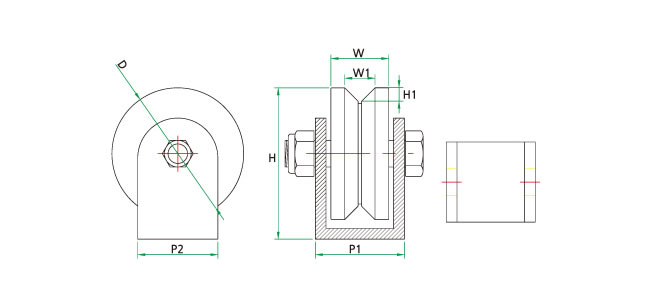

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-51022 HC-MVGR 4' 98 45 19 118 9.5 67-65 6304 800 8EA
HC-51067 HC-MVGR 6' 148 65 34 170-12T 15 100-90 6306 1800 4EA
HC-51068 HC-MVGR 8' 198 65 34 220-12T 15 100-90 6306 2000 4EA
HC-51120 HC-MVGR 150 148 65 34 173-15T 15 108-90 6406 4000
HC-51121 HC-MVGR 200 198 65 34 223-15T 15 108-90 6406 4500
HC-51212 HC-MVGR 5' 125 45 20 144 11 67-65 6304 1300 8EA

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
80*80 6 8.5 4
7 8.5 4
90*90 6 10 5
7 10 5
9 10 7
10 10 7
13 10 7
100*100 7 10 5
10 10 7
13 10 7
