제품분류 : 바퀴 >> V앵글
제품명 : 플레이트 HC-PVR
페이지 번호 : 2002398

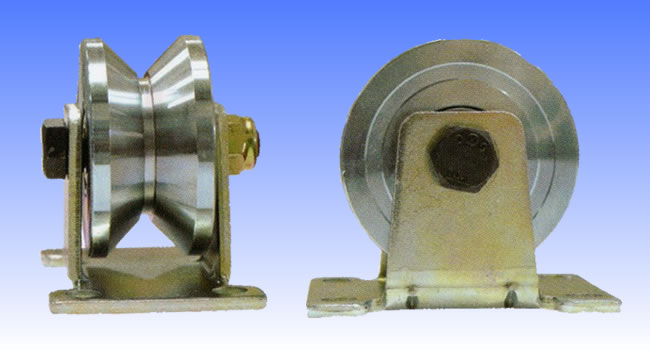

V앵글 플레이트타입 고정 HC-PVR

용도 :
- 기계공장 직선라인 설비용
- V앵글용 운반대차 또는 대문 하부용

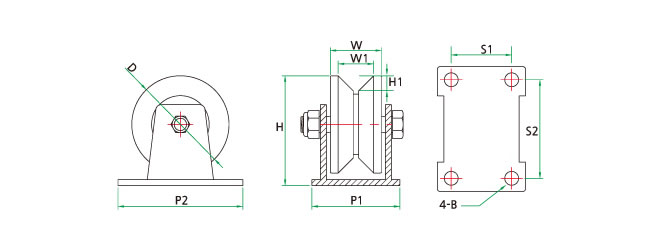

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41001 HC-PVR 1-1/4' 32 24.5 14.5 38 7.5 31-55 18-40 607 50 100EA
HC-41002 HC-PVR 1-1/2' 39 26 16 55 8 39-67 25-53 608 80 40EA
HC-41003 HC-PVR 2' 49 29 20 58 10 42-68 25-53 6000 100 36EA
HC-41004 HC-PVR 2-1/2' 64 34 21 76 10.5 48-80 31-65 6000 120 24EA
HC-41005 HC-PVR 3' 74 39 27 83.5 13.5 67-95 46-75 6201 150 12EA
HC-41082 HC-PVR 4' 98 44.5 31 114 15.5 100-114 73-83 6301 200 6EA
HC-41083 HC-PVR 4-4' 98 44.5 31 142 15.5 114-159 74-129 6204 800 4EA

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
