제품분류 : 바퀴 >> V앵글
제품명 : 플레이트(스텐) HC-SVR
페이지 번호 : 2002399

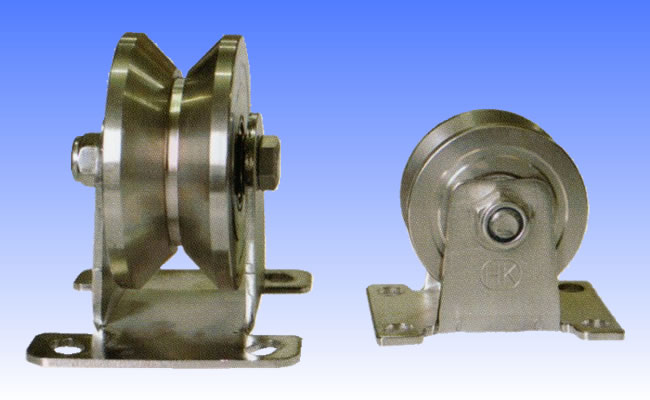

올스텐 V앵글 플레이트형고정 SUS HC-SVR

용도 :
- 스텐레스로서 내부식성이 요구되는 장소
- 식품가공업체(303, 304, 316)제작가능

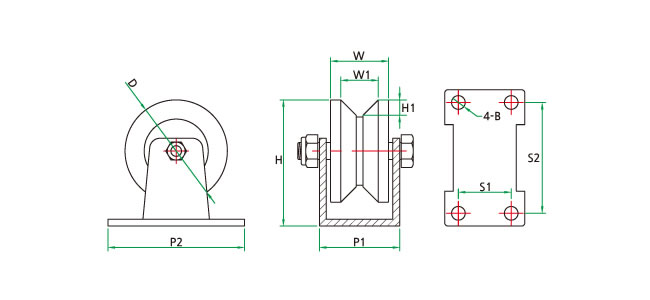

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41019 HC-SVR 1-1/4' 32 25 14.5 38 7.5 31-55 18-40 S608 70 100EA
HC-41020 HC-SVR 2' 49 29 20 58 10 42-68 25-53 S6000 100 36EA
HC-41021 HC-SVR 2-1/2' 59 34 22 74 11 47-80 31-65 S6000 120 24EA
HC-41022 HC-SVR 3' 69 36 25 81 12.5 68-95 46-75 S6201 150 12EA
HC-41023 HC-SVR 4' 98 44 31 113 15.5 100-114 73-83 S6301 400 8EA
HC-41105 HC-SVR 1-1/2' 39 26 16 55 8 39-67 24-53 S608 90 40EA
HC-41106 HC-SVR 4'-4 98 44 31 118 15.5 100-114 73-83 S6204 1000 8EA

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
