제품분류 : 바퀴 >> V앵글
제품명 : 플레이트(POM)HC-POMVR, SUSPOMVR
페이지 번호 : 2002402

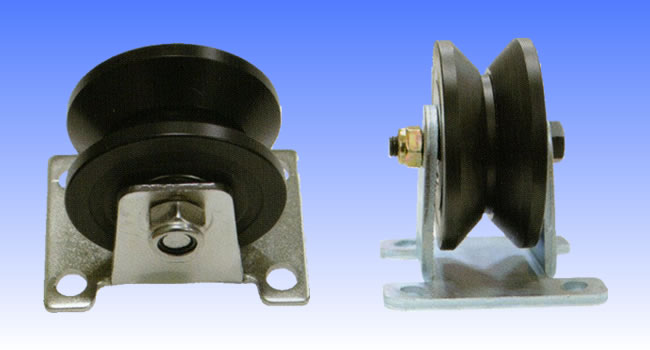

내열 POM바퀴(플레이트타입) HC-POMVR, SUSPOMVR

특징 :
- 내열에 강함(160℃)
- 소음이 적은 POM소재

용도 :
- 내열작업장, 라인작업에 편리, V레일 또는 원형봉, 파이프 사용

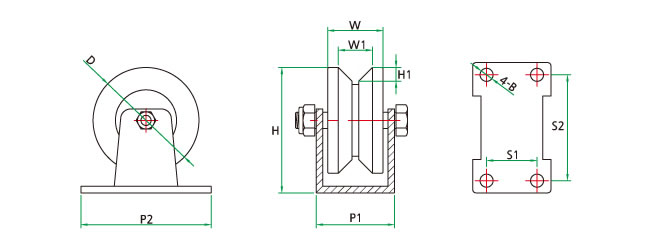

■사양(스틸브라켓 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41076 HC-POMVR 2-1/2' 65 34 21 77 10.5 48-80 31-65 6000 100
HC-41077 HC-POMVR3' 75 39 27 84 13.5 67-95 46-75 6201 150
HC-41078 HC-POMVR4' 100 44 31 114 15.5 100-114 73-83 6301 200
HC-41159 HC-POMVR 1-1/2' 40 26 16 55 8 39-67 24-53 608 80
HC-41160 HC-POMVR 2' 50 29 20 59 10 42-68 25-53 6000 100

■사양(SUS브라켓 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41161 HC-SUSPOMVR 2-1/2' 65 34 21 77 10.5 48-80 31-65 S6000 100
HC-41162 HC-SUSPOMVR3' 75 39 27 84 13.5 67-95 46-75 S6201 150
HC-41163 HC-SUSPOMVR4' 100 44 31 114 15.5 100-114 73-83 S6301 200
HC-41164 HC-SUSPOMVR 1-1/2' 40 26 16 55 8 39-67 24-53 S608 80
HC-41165 HC-SUSPOMVR 2' 50 29 20 59 10 42-68 25-53 S6000 100

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
