제품분류 : 바퀴 >> V앵글
제품명 : 플레이트(고정)HC-PMVGR
페이지 번호 : 2002406

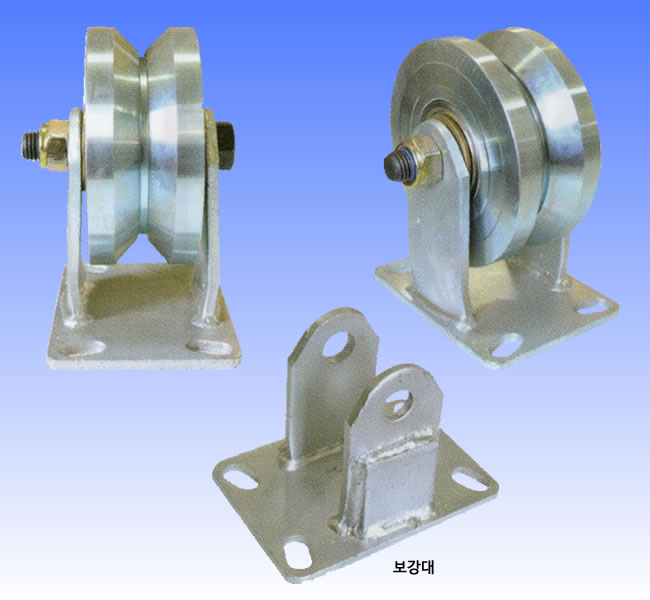

고하중 PMVGR 플레이트 고정 HC-PMVGR

특징 :
- 고하중 V앵글용 바퀴
- 레일은 V앵글 또는 원형 환봉 사용

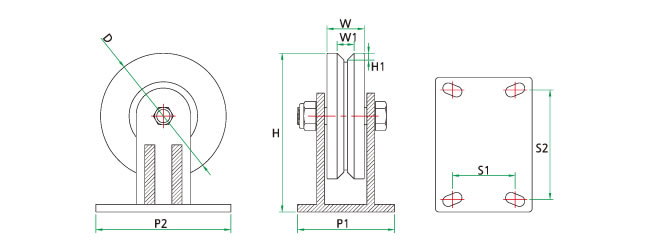

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-51019 HC-PMVGR 4' 98 45 19 142 114-159 74-129 6304 600 8EA
HC-51020 HC-PMVGR 6' 148 45 20 187 114-159 74-129 6304 700 4EA
HC-51021 HC-PMVGR 8' 197 45 20 213 114-159 74-129 6304 800 4EA
HC-51063 HC-PMVGR 4'-1 98 45 19 113 100-114 73-83 6301 400 6EA
HC-51210 HC-PMVGR 5' 125 45 20 154 114-159 74-129 6304 900 4EA

■사양(고하중 MVG보강 플레이트 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-51064 HC-PMVGR 4'-4 98 45 19 142 114-159 74-129 KBC 6304 1000 8EA
HC-51065 HC-PMVGR 6'-6 148 45 20 187 114-159 74-129 KBC 6304 1500 4EA
HC-51066 HC-PMVGR 8'-8 197 45 20 213 114-159 74-129 KBC 6304 2000 4EA
HC-51211 HC-PMVGR 5'-5 125 45 20 154 114-159 74-129 KBC 6304 1300 4EA

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
80*80 6 8.5 4
7 8.5 4
90*90 6 10 5
7 10 5
9 10 7
10 10 7
13 10 7
100*100 7 10 5
10 10 7
13 10 7
