제품분류 : 바퀴 >> V앵글
제품명 : 플레이트(2륜)HC-WVR / HC-POMWVR
페이지 번호 : 2002409

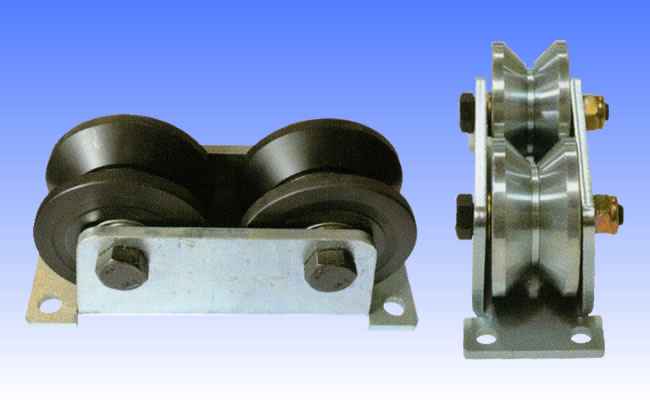

철V앵글 2륜(플레이트고정) HC-WVR
나이론POM V앵글 2륜(플레이트고정) HC-POMWVR

특징 : 이륜 V앵글 바퀴로 흔들림이 없음

용도 : 각종 V앵글에 사용

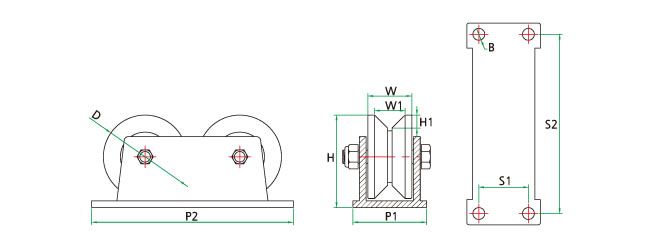

■ 사양(철V앵글 2륜)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41065 HC-WVR 1-1/2' 39 26 16 47 8 34-136 21.5-100 608 100
HC-41066 HC-WVR 2' 49 29 20 60 10 42-136 25-122 6000 200
HC-41067 HC-WVR 2-1/2' 64 34 21 76 10.5 48-160 31-145 6000 300
HC-41068 HC-WVR 3' 74 39 27 82 13.5 65-179 44-159 6201 400
HC-42500 HC-WVR 4' 98 45 31 114 15.5 100-270 70-240 6301 800

■사양(나이론POM V앵글 2륜)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41144 HC-POMWVR 1-1/2' 40 26 16 47 8 34-136 21.5-100 608 100
HC-41145 HC-POMWVR 2' 50 29 20 60 10 42-136 25-122 6000 200
HC-41146 HC-POMWVR 2-1/2' 65 34 21 76 10.5 48-160 31-145 6000 300
HC-41147 HC-POMWVR 3' 75 39 27 82 13.5 65-179 44-159 6201 400
HC-42501 HC-POMWVR 4' 100 45 31 114 15.5 100-270 70-240 6301 800

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
