제품분류 : 바퀴 >> V앵글
제품명 : 회전(철/MC) HC-VS
페이지 번호 : 2002413

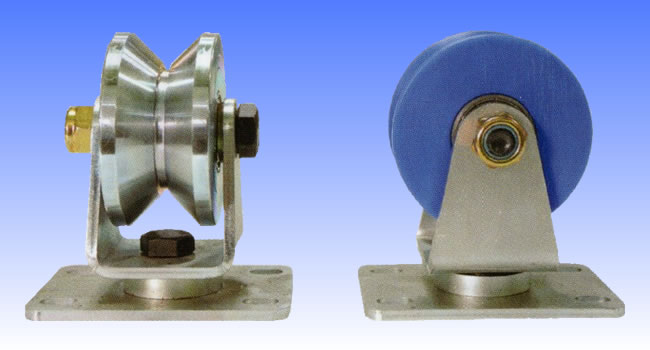

V앵글 회전(철,MC) HC-VS

특징 : 회전형으로 곡선 V앵글에서도 회전이 가능

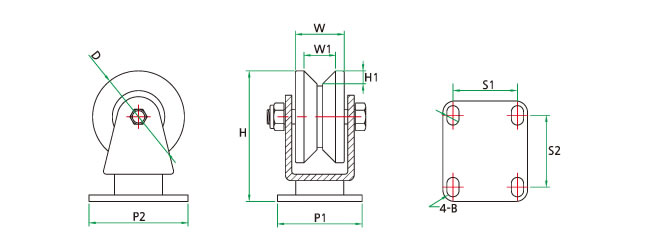

■사양(철회전-일자형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-41006 HC-VS 1-1/2' 39 26 16 60 8 48-65 30-54 608 120 40EA
HC-41007 HC-VS 2' 49 29 20 78 10 50-65 25-53 6000 150 20EA
HC-41008 HC-VS 2-1/2' 64 34 21 91 10.5 60-70 45-50 6000 150 16EA
HC-41009 HC-VS 3' 74 39 27 102 13.5 70-98 45-75 6201 200 10EA
HC-41203 HC-VS 4' 98 44.5 31 141 15.5 100-114 71-84 6301 300 4EA

■사양(MC나이론-일자형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-41204 HC-NVS 1-1/2' 40 26 16 60 8 48-65 30-54 608 130 40EA
HC-41205 HC-NVS 2' 50 29 20 78 10 50-65 25-53 6000 100 20EA
HC-41206 HC-NVS 2-1/2' 65 34 21 91 10.5 60-70 45-50 6000 130 16EA
HC-41207 HC-NVS 3' 75 39 27 102 13.5 70-98 45-75 6201 180 10EA
HC-41208 HC-NVS 4' 100 44.5 31 141 15.5 100-114 71-84 6301 280 4EA

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
