제품분류 : 바퀴 >> V앵글
제품명 : 회전(POM) HC-POMVS
페이지 번호 : 2002415

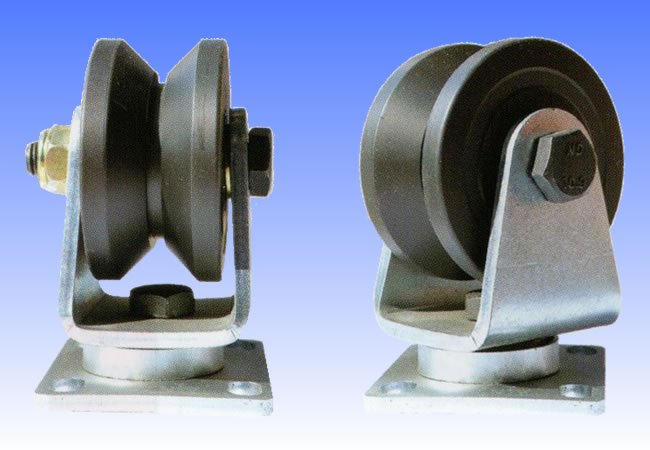

POM V앵글회전 HC-POMVS

특징 : 회전형으로 곡선 V앵글에서도 회전이 가능

■사양(POM V스틸쁘라켓 회전)

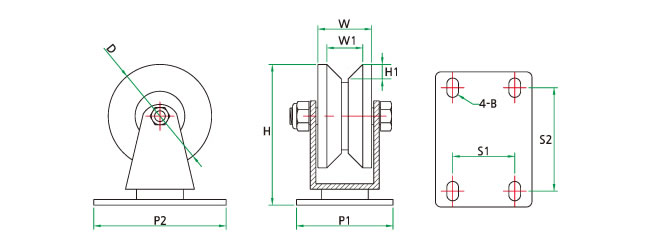

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)	수량 (Box)
HC-41084	HC-POMVS 1-1/2'	40	26	16	60	8	48-65	30-54	608	100	40EA
HC-41085	HC-POMVS 2'	50	29	20	78	10	50-65	25-53	6000	150	20EA
HC-41086	HC-POMVS 2-1/2'	65	34	21	91	10.5	60-70	45-50	6000	150	16EA
HC-41087	HC-POMVS 3'	75	39	27	102	13.5	70-98	45-75	6201	200	10EA
HC-41209	HC-POMVS 4'	100	44.5	31	141	15.5	100-114	71-84	6301	300	4EA

■사양(POM V스텐쁘라켓 회전)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (B)	허용하중 (kg)	수량 (Box)
HC-41088	HC-POMSVS 2'	50	29	20	78	10	50-65	25-53	S6000	100	20EA
HC-41089	HC-POMSVS 2-1/2'	65	34	21	91	10.5	60-70	45-50	S6000	150	16EA
HC-41090	HC-POMSVS 3'	75	39	27	102	13.5	70-98	45-75	S6201	200	10EA
HC-41091	HC-POMSVS 4'	100	44.5	31	141	15.5	100-114	71-84	S6301	400	4EA

■ 적용 규격표(앵글 규격표)

H*B	t	r1	r2
25*25	3	4	2
30*30	3	4	2
40*40	3	4.5	2
	4	4.5	3
	5	4.5	3
45*45	4	6.5	3
50*50	4	6.5	3
50*50	6	6.5	4.5
60*60	4	6.5	3
	5	6.5	3
	6	6.5	4.5
65*65	6	8.5	4
65*65	8	8.5	6
