제품분류 : 바퀴 >> V앵글
제품명 : 단조 V앵글 HC-HVS
페이지 번호 : 2002416

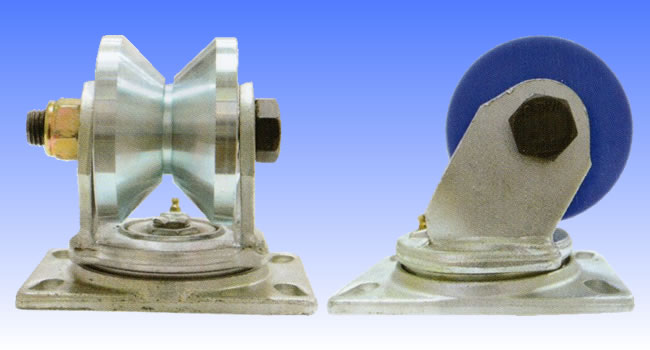

단조 V앵글 회전(철.MC) HC-HVS

특징 : 베어링 4개씩 하중 많이 받음

용도 : 광폭 V앵글바퀴로 곡선 회전에 유리

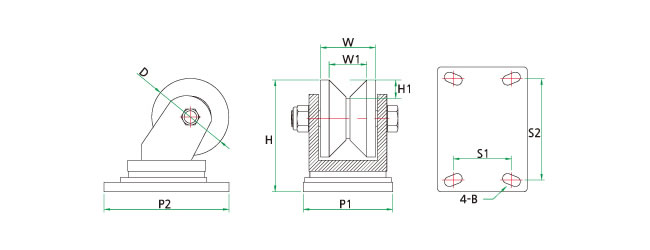

■사양(철.MC나이론 동일규격)
품번 재질 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41017 철 HC-HVS 4' 98 70 48 142 24 114-159 74-129 6204 600
HC-41018 철 HC-HVS 6' 148 70 50 188 25 114-159 72-129 6304 600
HC-41017 MC HC-HVS 4' 98 70 48 142 24 114-159 74-129 6204 600
HC-41018 MC HC-HVS 6' 148 70 50 188 25 114-159 72-129 6304 600

■사양(고하중 단조 V앵글 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-41103 HC-HVS 4'-4 98 70 48 142 24 114-159 74-129 6204*4 1000
HC-41104 HC-HVS 6'-4 148 70 50 188 25 114-159 72-129 6304*4 1500

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
80*80 6 8.5 4
7 8.5 4
90*90 6 10 5
7 10 5
9 10 7
10 10 7
13 10 7
100*100 7 10 5
10 10 7
13 10 7
