제품분류 : 바퀴 >> V앵글
제품명 : 단조 V앵글 HC-PHVS
페이지 번호 : 2002417

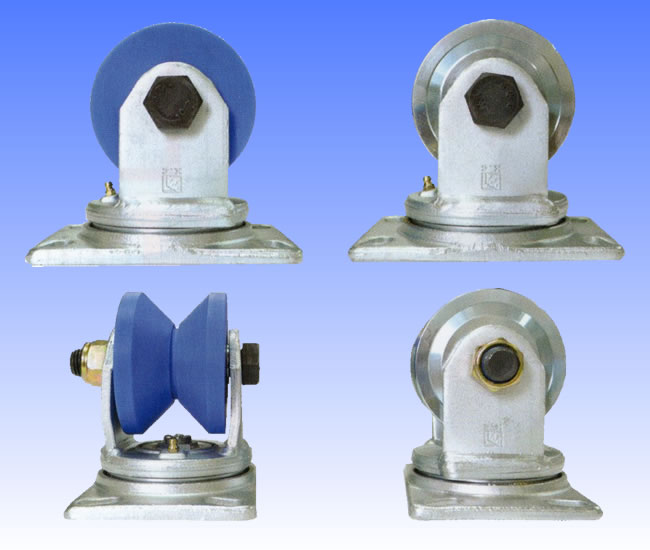

고하중 철,MC 단조V앵글 일자형회전 HC-PHVS

용도 : 광폭 V앵글 바퀴로 곡선 회전에 용이

특징 : 베어링 4개씩 하중 많이 받음.

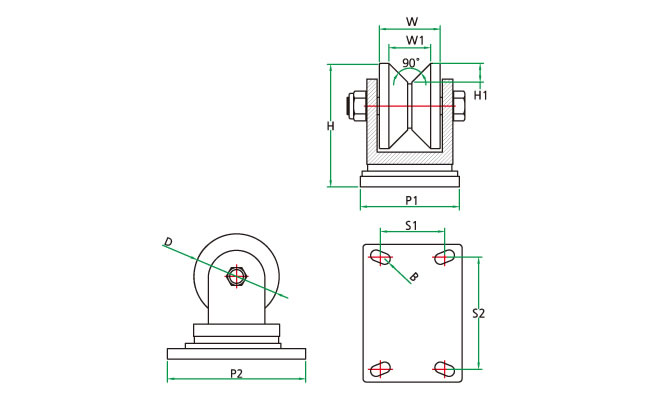

■사양(고하중 V철 일자형 회전 HC-PHVS)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41181 HC-PHVS 4' 98 70 48 142 24 114-159 74-129 12.5 6204 700
HC-41182 HC-PHVS 6' 148 70 50 188 25 114-159 74-129 12.5 6304 700


■사양(고하중V MC청나이론 일자형 회전 HC-PHVS)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41183 HC-PHVS 4'-4 100 70 48 142 24 114-159 74-129 12.5 6204 600
HC-41184 HC-PHVS 6'-6 150 70 50 188 25 114-159 74-129 12.5 6304 600

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
80*80 6 8.5 4
7 8.5 4
90*90 6 10 5
7 10 5
9 10 7
10 10 7
13 10 7
100*100 7 10 5
10 10 7
13 10 7
