제품분류 : 바퀴 >> V앵글
제품명 : 블록로라 HC-PBR/PBS
페이지 번호 : 2002418

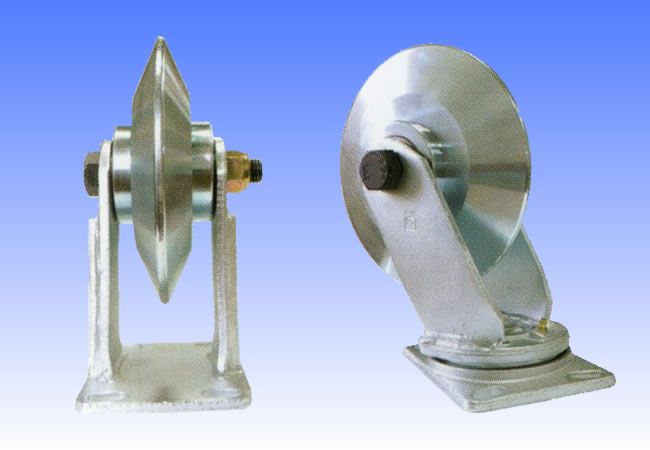

볼록로라 고정, 회전(플레이트타입) HC-PBR/PBS

특징 :
- 기계공장 직선라인 설비용
- V앵글용 운반대차 또는 대문 하부용

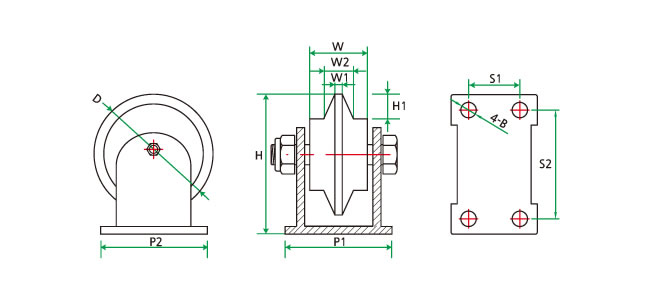

■사양(볼록로라 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1-W2)		 전체높이
(H)		 각깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-43003 HC-PBR 2' 49 29 3-12 59 8.5 42-68 25-53 7.5 6000 100
HC-43004 HC-PBR 2-1/2' 64 34 5-16 77 15 48-80 31-65 8.5 6000 120
HC-43005 HC-PBR 3' 74 39 5-20 83.5 17 67-95 46-75 10.5 6201 150
HC-43082 HC-PBR 4' 98 44.5 5-22 114 23 100-114 73-83 10.5 6004 400
HC-43083 HC-PBR 4'-4 98 44.5 5-22 142 23 114-159 74-129 12.5 6004 450
HC-43084 HC-PBR 6' 148 70 7-40 187 36.5 114-159 74-129 12.5 6304 1000
HC-43085 HC-PBR 8' 198 70 7-40 255 61.5 114-159 74-129 12.5 6304 1000

■사양(볼록로라 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1-W2)		 전체높이
(H)		 각깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-43086 HC-PBS 4' 98 44.5 5-22 135 23 85-96 10.5 7.5 6004 400
HC-43087 HC-PBS 6' 148 70 7-40 187 36.5 114-159 12.5 8.5 6304 900
HC-43088 HC-PBS 8' 198 70 7-40 255 61.5 114-159 12.5 10.5 6304 900

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
75*75 6 8.5 4
9 8.5 6
12 8.5 6
