제품분류 : 바퀴 >> V앵글
제품명 : 각로라 고정 HC-AR
페이지 번호 : 2002420

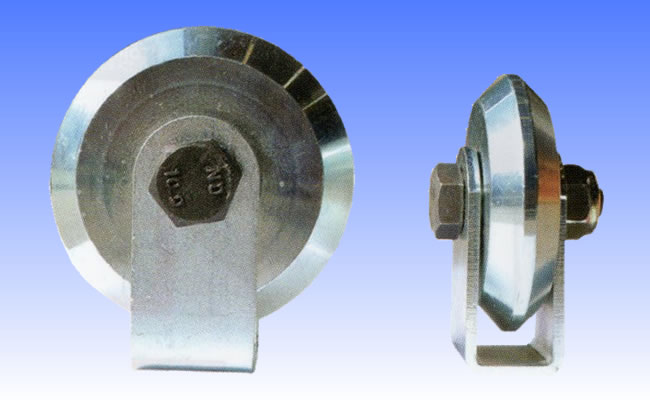

앵글 각로라고정(용접형) HC-AR

특징 : 앵글 안쪽용으로 이탈 위험이 없음.

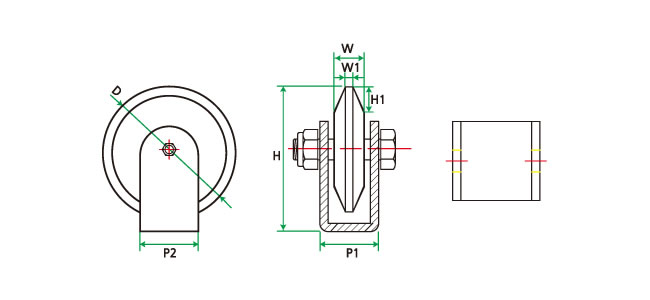

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-72026 HC-25AR 49 14 3 58 5.5 24-30 6000 100
HC-72027 HC-30AR 64 16 3 73 6.5 24-30 6000 120
HC-72028 HC-40AR 74 18 3 83 7.5 30-30 6201 150
HC-72029 HC-50AR 98 30 4 112 13 46-50 6301 300

■사양(앵글 각로라만)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 각폭
(W1)		 깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-72030 HC-AR49 49 14 3 5.5 6000 100
HC-72031 HC-AR64 64 16 3 6.5 6000 120
HC-72032 HC-AR74 74 18 3 7.5 6201 150
HC-72033 HC-AR98 98 30 4 13 6301 300

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
