제품분류 : 바퀴 >> U파이프
제품명 : 용접형 HC-A, HC-S
페이지 번호 : 2002430

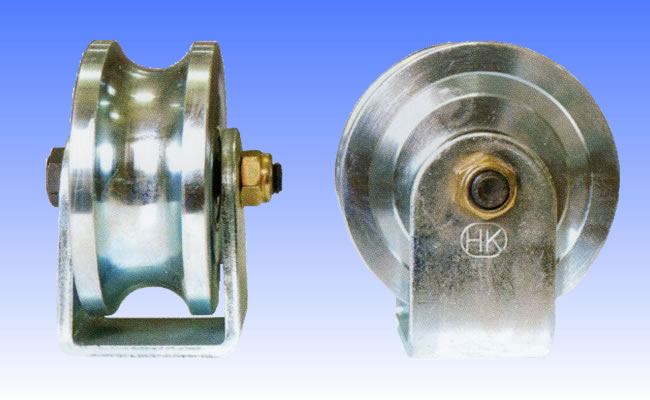

U앵글 파이프용 고정(용접형) HC-A, HC-S

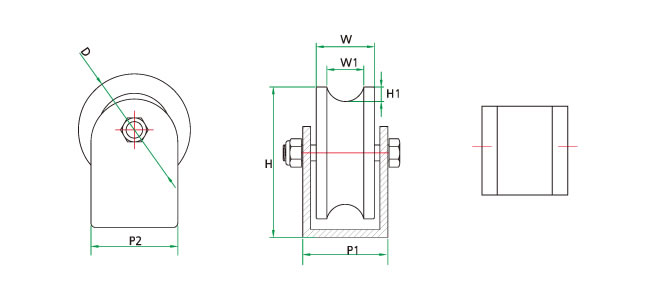

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42045 HC-10A 49 29 17.3용 60 8 42-38 6000 100
HC-42046 HC-15A 39 26 21.7용 55 6 39-38 608 60
HC-42047 HC-20A 64 34 27.2용 77 8 46-50 6000 120
HC-42048 HC-12S(구조만) 39 26 12.7용 55 6 39-38 608 60
HC-42049 HC-15S(구조만) 39 26 15.9용 55 7 39-38 608 60
HC-42130 HC-19S(구조만) 39 26 19.1용 55 7 39-38 608 60
HC-42131 HC-22S(구조만) 64 34 22.2용 77 9 46-50 6000 120
HC-42132 HC-25S(구조만) 64 34 25.4용 77 11 46-50 6000 120
HC-42133 HC-28S(구조만) 74 39 28.6용 89 10 57-50 6201 150
HC-42139 HC-32S(구조만) 74 39 31.8용 89 10 57-50 6201 150
HC-42140 HC-38S(구조만) 78 52 38.1용 89 16 72-65 6201 170
HC-42141 HC-50S(구조만) 98 70 50.8용 118 15 96-65 6204 400
HC-42142 HC-63S(구조만) 98 70 63.5용 118 15 96-65 6204 400

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
12*1/2 12.7
15*1/2 21.7
15*5/8 15.9
19*3/4 19.1
20*3/4 27.2
22*7/8 22.2
25*1 25.2
28*1-1/8 28.6
31*1-1/4 31.8
39*1-1/2 38.1
42 42.7
51*2 50.8
63*2-1/2 63.5
