제품분류 : 바퀴 >> U파이프
제품명 : 용접형(청나이론)HC-MC,HC-N
페이지 번호 : 2002431

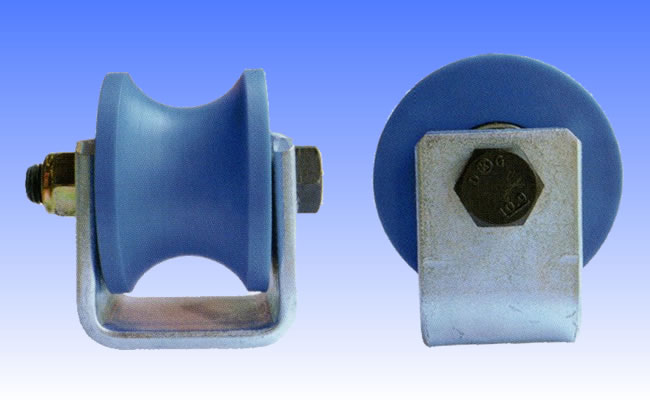

MC청나이론U파이프용 용접형고정 HC-MC,HC-N

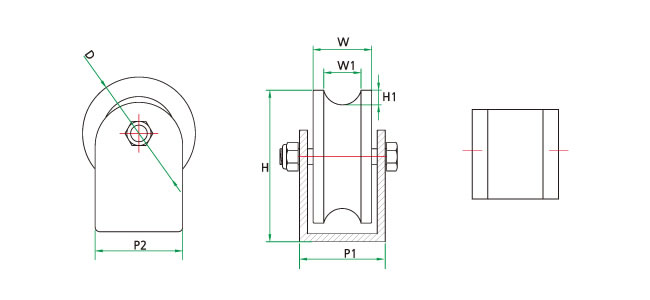

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42150 HC-MC10A 50 29 17.3용 60 8 42-38 6000 100
HC-42151 HC-MC15A 40 26 21.7용 55 6 39-38 608 60
HC-42152 HC-MC20A 65 34 27.2용 77 8 46-50 6000 120
HC-42153 HC-N12S 40 26 12.7용 55 6 39-38 608 60
HC-42154 HC-N15S 40 26 15.9용 55 7 39-38 608 60
HC-42155 HC-N19S 40 26 19.1용 55 7 39-38 608 60
HC-42156 HC-N22S 65 34 22.2용 77 9 46-50 6000 120
HC-42157 HC-N25S 65 34 25.4용 77 11 46-50 6000 120
HC-42158 HC-N28S 75 39 28.6용 89 10 57-50 6201 150
HC-42159 HC-N32S 75 39 31.8용 89 10 57-50 6201 150
HC-42160 HC-N38S 80 52 38.1용 89 16 72-65 6201 170
HC-42161 HC-N50S 100 70 50.8용 118 15 96-65 6204 400
HC-42162 HC-N63S 100 70 63.5용 118 15 96-65 6204 400

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
12*1/2 12.7
15*1/2 21.7
15*5/8 15.9
19*3/4 19.1
20*3/4 27.2
22*7/8 22.2
25*1 25.2
28*1-1/8 28.6
31*1-1/4 31.8
39*1-1/2 38.1
42 42.7
51*2 50.8
63*2-1/2 63.5
