제품분류 : 바퀴 >> U파이프
제품명 : 용접형(올스텐)HC-S
페이지 번호 : 2002432

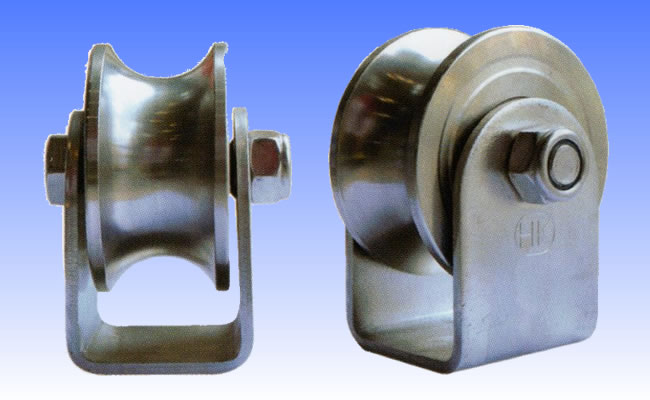

올스텐 U앵글 파이프용 고정 용접형 HC-S

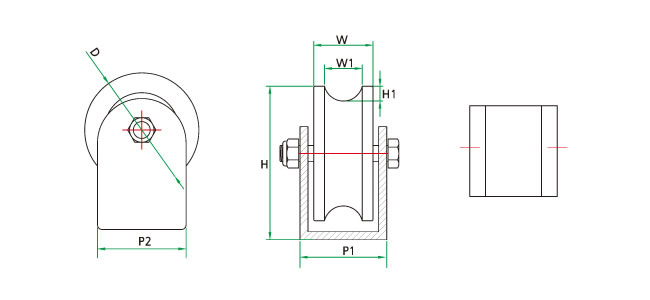

■ 사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42163 HC-10A(S) 49 29 17.3용 60 8 42-38 6000 100
HC-42164 HC-15A(S) 39 26 21.7용 55 6 39-38 608 60
HC-42165 HC-20A(S) 64 34 27.2용 77 8 46-50 6000 120
HC-42166 HC-12S(구조관)S 39 26 12.7용 55 6 39-38 608 60
HC-42167 HC-15S(구조관)S 39 26 15.9용 55 7 39-38 608 60
HC-42168 HC-19S(구조관)S 39 26 19.1용 55 7 39-38 608 60
HC-42169 HC-22S(구조관)S 64 34 22.2용 77 9 46-50 6000 120
HC-42170 HC-25S(구조관)S 64 34 25.4용 77 11 46-50 6000 120
HC-42171 HC-28S(구조관)S 74 39 28.6용 89 10 57-50 6201 150
HC-42172 HC-32S(구조관)S 74 39 31.8용 89 10 57-50 6201 150
HC-42173 HC-38S(구조관)S 78 52 38.1용 89 16 72-65 6201 170
HC-42174 HC-50S(구조관)S 98 68 50.8용 118 15 96-65 6204 400
HC-42175 HC-63S(구조관)S 98 68 63.5용 118 15 96-65 6204 400
HC-43110 HC-25A 69 38 34용 87 10 57-50 6201 150
HC-43111 HC-15A 49 29 21.7용 60 8 42-38 6000 100
HC-43112 HC-20A 59 34 27.2용 74 7 45-50 6000 120
HC-43113 HC-25A 49 29 25.4용 60 7 42-38 6000 100

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
12*1/2 12.7
15*1/2 21.7
15*5/8 15.9
19*3/4 19.1
20*3/4 27.2
22*7/8 22.2
25*1 25.2
28*1-1/8 28.6
31*1-1/4 31.8
39*1-1/2 38.1
42 42.7
51*2 50.8
63*2-1/2 63.5
