제품분류 : 바퀴 >> U파이프
제품명 : 용접형(올스텐사출)HC-FSUNR
페이지 번호 : 2002435

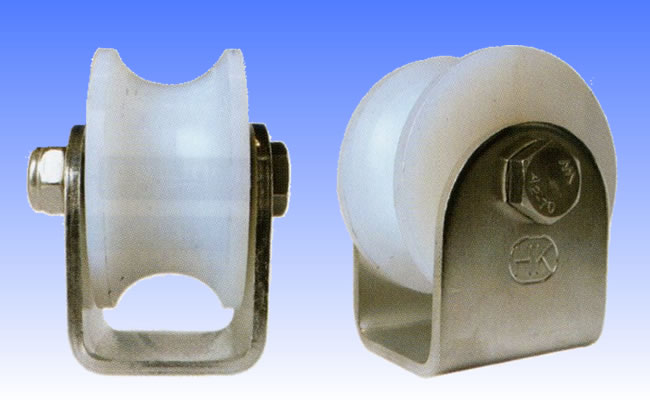

올스텐 사출 U파이프 용접용고정나이론 HC-FSUNR

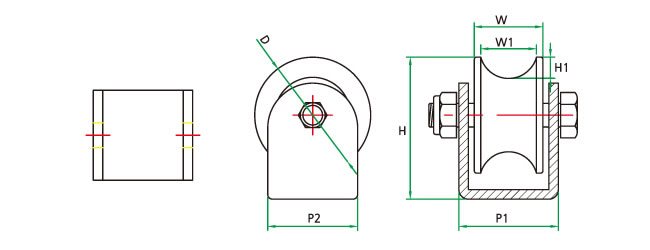

■사양(용접형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 적용파이프 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-42368 HC-FSUNR 1-1/2 39 29 13.8 55 7.5 42-38 8A S608 50 100EA
HC-42369 HC-FSUNR 2' 50 26 20 60 10 42-38 10A S608 60 40EA
HC-42370 HC-FSUNR 2'(백색) 50 29 21.7 67 8.5 42-38 15A S608 60 40EA
HC-42371 HC-FSUNR 2-1/2(백색) 64 34 27.2 777 9 46-50 20A S6000 100 24EA
HC-42372 HC-FSUNR 3'(백색) 74 39 34 83.5 10 57-50 25A S6201 120 12EA
HC-42373 HC-FSUNR 4'(백색) 98 44 36 109(6T) 10 65-50 25A S6301 300 8EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
