제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(올스텐사출)HC-SUNR
페이지 번호 : 2002436

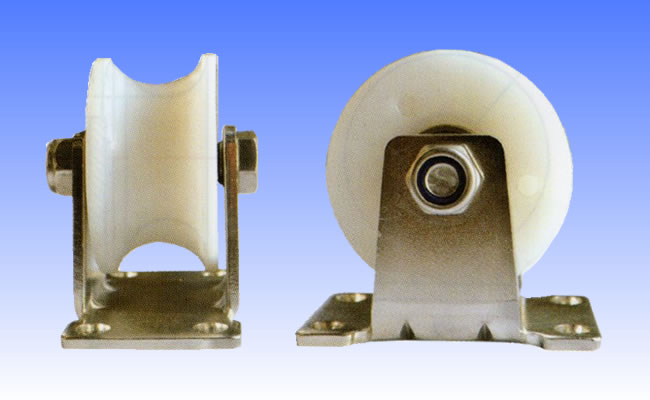

올스텐 사출 U파이프 플레이트 고정나이론 HC-SUNR

파이프 적용표 :
- 41368 : 8A
- 41369 : 10A
- 41370 : 15A
- 41371 : 20A
- 41372 : 25A

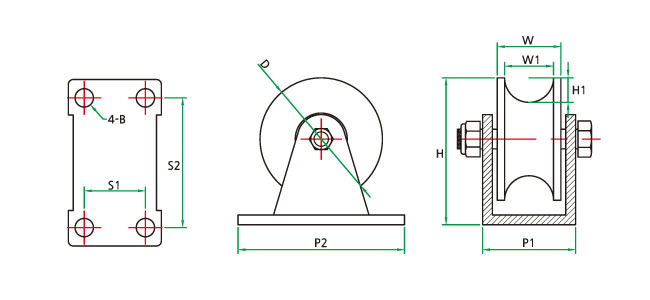

■ 사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41368 HC-SUNR 1-1/4 32 24 15 38 6 31-55 18-40 S688 50 100EA
HC-41369 HC-SUNR 2' 50 26 20 60 10 38-68 25-53 S608 60 40EA
HC-41370 HC-SUNR 2'(백색) 50 29 21.7 67 8.5 47-68 30-53 S608 60 40EA
HC-41371 HC-SUNR 2-1/2'(백색) 64 34 27.2 77 9 48-80 31-65 S6000 100 24EA
HC-41372 HC-SUNR 3'(백색) 74 39 34 83.5 10 67-95 46-75 S6201 120 12EA
HC-41320 HC-SUNR 4'(백색) 100 44 36 114 10 100-114 73.3-83.5 S6301 300 8EA

■사양(사출 U앵글 나이론 로라만)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(B)		 허용하중
(kg)
HC-41373 HC-UN 1-1/4 32 24 15 6 S688(유) 50
HC-41374 HC-UN 2' 50 26 20 10 S608(유) 60
HC-41375 HC-UN 50 50 29 21.7 or 25.4 8.5 S608(유) 60
HC-41376 HC-UN 64 64 34 27.2 9 S6000(유) 100
HC-41377 HC-UN 74 74 39 34 10 S6201(유) 300
HC-41321 HC-UN 100 100 44 36 10 S6201(유) 400

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
