제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(사출나이론)HC-UNR
페이지 번호 : 2002437

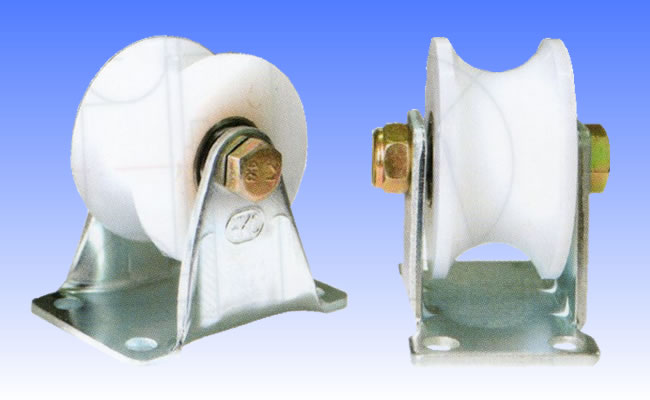

사출 U앵글 고정나이론 HC-UNR

용도 :
- 2' 백색 15A 파이프용(21.7외경)
- 2-1/2' 백색 20A 파이프용(27.2외경)
- 3' 백색 25A 파이프용(34외경)
- 50 백색 25S 파이프용(25.4외경)

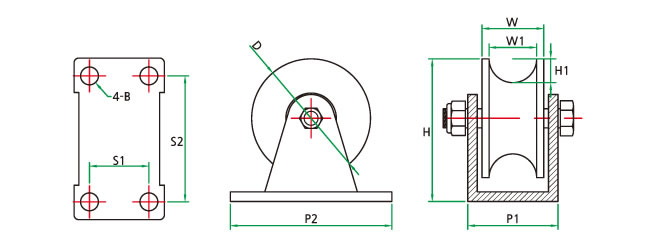

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41057 HC-UNR 1-1/4' 32 24 15 38 6 31-55 18-40 607 50 100EA
HC-41058 HC-UNR 2' 50 26 20 60 10 38-68 25-53 608 60 40EA
HC-41242 HC-UNR 2'(백색) 50 29 21.7 67 8.5 47-68 30-53 608 60 40EA
HC-41243 HC-UNR 2-1/2'(백색) 64 34 27.2 77 9 48-80 31-65 6000 100 24EA
HC-41244 HC-UNR 3'(백색) 74 39 34 83.5 10 67-95 46-75 6201 120 12EA
HC-41245 HC-UNR 50(백색) 50 29 25.4 67 8.5 47-68 30-53 608 60 40EA

■사양(사출 U앵글 나이론 로라만)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)		 비고
HC-410570 HC-UN 1-1/4' 32 24 15 6 607(유) 50 볼트,너트 포함
HC-41580 HC-UN 2' 50 26 20 10 608(유) 60
HC-410283 HC-UN 50 50 29 21.7 or 25.4 8.5 608(유) 60
HC-410284 HC-UN 64 64 34 27.2 9 6000(유) 100
HC-410285 HC-UN 75 74 39 34 10 6201(유) 120

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
