제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(올스텐)HC-SUR
페이지 번호 : 2002438

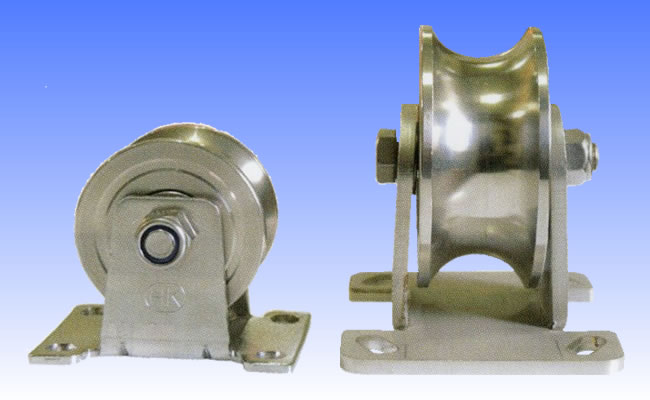

올스텐 U앵글 고정SUS HC-SUR

특징 : 304 ALL SUS 재질로서 녹이 슬지 않음

용도 : 파이프 사용 또는 환봉 사용

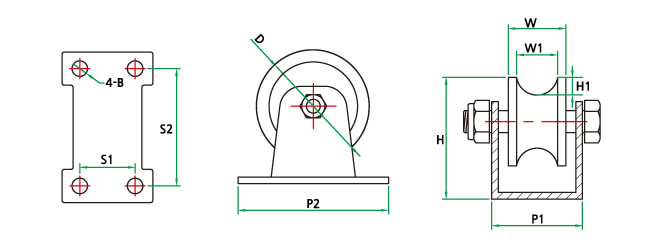

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41052 HC-SUR 1-1/4' 32 24.5 16 38 6 31-55 18-40 S608 70 100EA
HC-41053 HC-SUR 2' 49 29 23 58 9 41-68 25-53 S6000 100 36EA
HC-41054 HC-SUR 2-1/2' 59 34 26 74 9.5 47-80 31-65 S6000 120 24EA
HC-41055 HC-SUR 3' 69 37 29 81 9.5 68-95 46-75 S6201 150 12EA
HC-41056 HC-SUR 4' 98 44.5 36 114-4T 12 100-114 73-83 S6301 400 8EA
HC-41136 HC-SUR 40 39 26 18.5 55 7.5 39-68 25-53 S608 100 40EA
HC-52002 HC-SHUR 4 98 44.5 36 116-9T 12 100-114 73.5-83.5 S6204 1000 4EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
