제품분류 : 바퀴 >> U파이프
제품명 : 올스텐(MUG)HC-SMUGR
페이지 번호 : 2002442

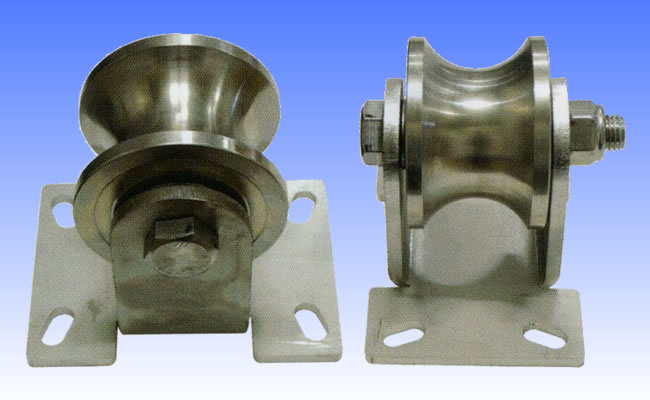

올스텐 고하중 MUG 플레이트고정 HC-SMUGR

특징 :
- 강력한 양면 용접 고하중 U바퀴
- 레일은 원형환봉 또는 원형파이프 사용

용도 :
- 고하중물 취급 업체에 사용 적합
- 42mm 32A(파이프 외경 42.7mm)용
- 52mm 40A(파이프 외경 48.6mm)용
- 62mm 50A(파이프 외경 60.5mm)용

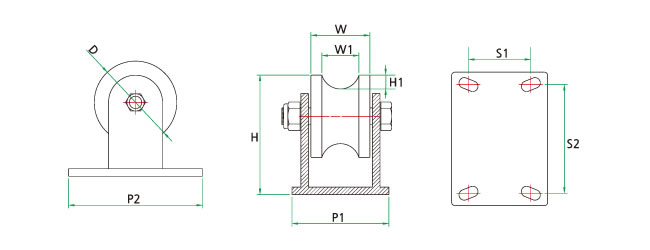

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-51084 HC-SMUGR 4'(42) 98 68 44(32A용 119 114-159 74*129 6204 800 3EA
HC-51085 HC-SMUGR 5'(42) 128 59 43(32A)용 156 114-159 74*129 6304 1000 2EA
HC-51086 HC-SMUGR 5'(52) 128 70 52(40A)용 156 114-159 74*129 6304 1000 2EA
HC-51087 HC-SMUGR 4'(52) 98 68 52(40A)용 119 114-159 74*129 6204 800 3EA
HC-51088 HC-SMUGR 6'(62) 148 70 57(50A)용 187 114-159 74*129 6306 2000
HC-51089 HC-SMUGR 8'(62) 198 70 57(50A)용 213 114-159 74*129 6306 2000
HC-51215 HC-SMUG65A 148 91 68(65A)용 171 180-130 147-97.5 6306 1500
HC-51216 HC-SMUG80A 148 91 75(80A)용 171 180-130 147-97.5 6306 1500
HC-51217 HC-SMUG90A 198 115 85(90A)용 220 201-150 171-150 6306 1500
HC-51218 HC-SMUG100A 198 115 95(100A)용 220 201-150 171-150 6306 1500

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
