제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(철,MC)HC-MC_A
페이지 번호 : 2002443

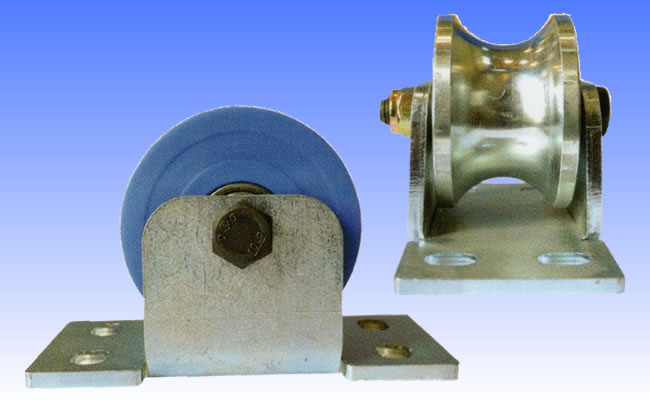

철,MC파이프용 U앵글고정(플레이트타입) HC-MC_A

특징 :
- 고하중 고급기계용, 각종 출입구
- 각종 게이트 사용

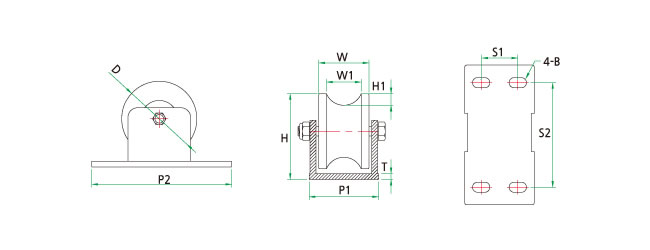

■사양(철 파이프용 U앵글고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41185 HC-H 20A 78 52 29 89 12 72-145 38-107 12 6201 150
HC-41059 HC-H 25A 78 52 36 89 12 72-145 38-107 12 6301 300
HC-41138 HC-H 32A 78 52 39 89 12 72-145 38-107 12 6301 300
HC-41188 HC-H 40A 98 70 52 142 16 114-159 74-129 12.5 6204 600
HC-41189 HC-H 50A 148 70 57 187 20 114-159 74-129 12.5 6306 1500
HC-41195 HC-H 65A 148 91 68 170 20 180-130 147-97.5 14.5 6304 1000
HC-41192 HC-H 80A 148 91 75 170 20 180-130 147-97.5 14.5 6304 1000

■사양(MC나이론 파이프용 U앵글고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41174 HC-MC20A 80 52 29 90 12 72-145 38-107 12 6201 150
HC-41137 HC-MC25A 80 52 36 90 12 72-145 38-107 12 6201 200
HC-41139 HC-MC32A 80 52 39 90 12 72-145 38-107 12 6201 200
HC-41175 HC-MC40A 100 70 52 142 16 114-159 74-129 12.5 6204 600
HC-41176 HC-MC50A 150 70 57 187 20 114-159 74-129 12.5 6304 700
HC-41177 HC-MC65A 150 91 68 171 20 180-130 147-97.5 14.5 6304 700
HC-41178 HC-MC80A 150 91 75 171 20 180-130 147-97.5 14.5 6304 700
HC-41179 HC-MC90A 200 115 85 220 23 201-150 171-120 12.5 6306 800
HC-41180 HC-MC100A 200 115 95 220 25 201-150 171-120 12.5 6306 800

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5

65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
