제품분류 : 바퀴 >> U파이프
제품명 : 2홀 플레이트(철,POM)HC-U40A/HC-U32A
페이지 번호 : 2002444

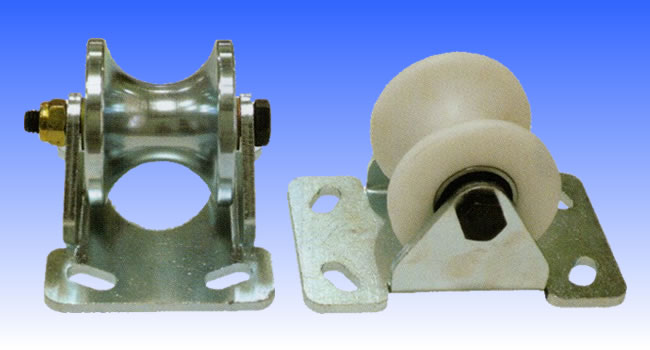

철,POM나이론 2홀 플레이트고정 HC-U40A/HC-U32A

■사양(철)

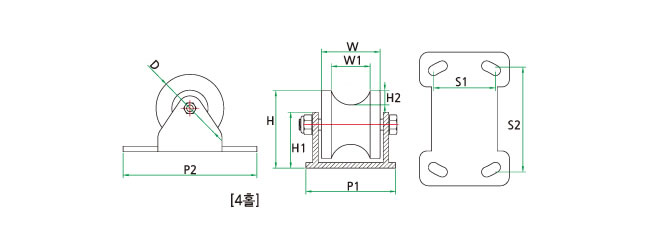

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	홈깊이 (H2)	전체높이 (H)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-42015	HC-U40A 4홀	74	64	48.5	20	85	98-146	67-114	6301	300	6EA
HC-42016	HC-U40A 2홀	74	64	48.5	20	85	84-125	22-84	6301	300	6EA
HC-42017	HC-U32A 4홀	74	64	42.5	15	85	98-146	67-114	6301	300	6EA
HC-42018	HC-U32A 2홀	74	64	42.5	15	85	84*125	22-84	6301	300	6EA

■사양(POM나이론)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	홈깊이 (H2)	전체높이 (H)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)
HC-42019	HC-POM40A 4홀	75	65	48.5	20	85	98-146	67-114	6301	250
HC-42020	HC-POM40A 2홀	75	65	48.5	20	85	84-125	22-84	6301	250
HC-42021	HC-POM32A 4홀	75	65	42.5	15	85	98-146	67-114	6301	250
HC-42022	HC-POM32A 2홀	75	65	42.5	15	85	84*125	22-84	6301	250

■사양(POM나이론 U파이프로라만 HC-POMU40A/HC-POMU32A)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	홈깊이 (H2)	삽입베어링 (Z)	허용하중 (kg)
HC-82040	HC-POM40A	75	64	48.5	20	6301(별도)	250
HC-82041	HC-POM40A	75	64	48.5	20	6301(별도)	250

■ 파이프 규격표

규격 A*B	외경KS(JIS)
8*1/4	13.8
10*3/8	17.3
15*1/2	21.7
20*3/4	27.2
25*1	34
32*1-1/4	42.7
40*1-1/4	48.6
50*2	60.5
65*2-1/2	76.3
80*3	89.1
90*3-1/2	101.6
100*4	114.3
