제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(고하중 철,MC)HC-MUGR
페이지 번호 : 2002445

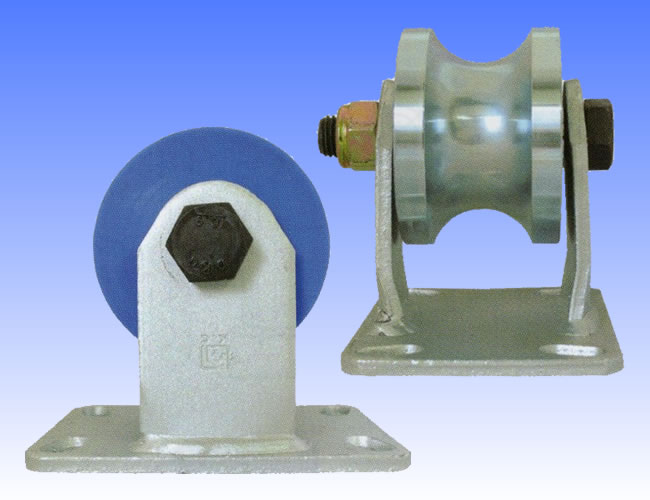

고하중 철, MC MUG 플레이트 고정 HC-MUGR

특징 :
- 강력한 양면 용접 고하중 U바퀴
- 레일은 원형환봉 또는 원형파이프 사용

용도 :
- 고하중물 취급업체에 사용적합
- 42mm32A(파이프 외경 42.7mm)용
- 52mm40A(파이프 외경 48.6mm)용
- 62mm50A(파이프 외경 60.5mm)용

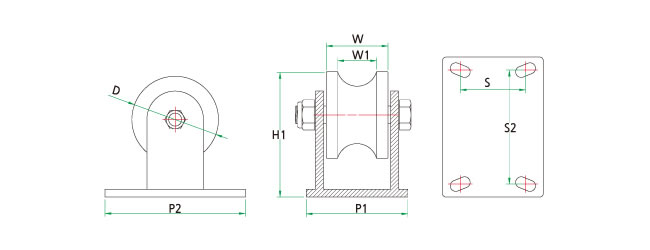

■사양(고하중 철 플레이트 고정 HC-MUGR)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-51023 HU-MUGR 4'(42) 98 70 44(32A)용 142 114-159 74-129 6204 800 8EA
HC-51024 HU-MUGR 5'(42) 128 59 43(32A)용 156 114-159 74-129 6304 1000 4EA
HC-51025 HU-MUGR 5'(52) 128 70 52(40A)용 156 114-159 74-129 6304 1000 4EA
HC-51069 HU-MUGR 4'(52) 98 70 52(40A)용 142 114-159 74-129 6204 800 8EA
HC-51070 HU-MUGR 6'(62) 148 70 57(50A)용 187 114-159 74-129 6203 2000 4EA
HC-51071 HU-MUGR 8'(62) 198 70 57(50A)용 213 114-159 74-129 6306 2000 4EA

■사양(고하중 청MC 플레이트 고정 HC-NMUGR)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-51090 HU-NMUGR 4'(42) 100 70 44(32A)용 142 114-159 74-129 6204 800 8EA
HC-51091 HU-NMUGR 5'(42) 130 59 43(32A)용 156 114-159 74-129 6304 1000 4EA
HC-51092 HU-NMUGR 5'(52) 130 70 52(40A)용 156 114-159 74-129 6304 1000 4EA
HC-51093 HU-NMUGR 4'(52) 100 70 52(40A)용 142 114-159 74-129 6204 800 8EA
HC-51094 HU-NMUGR 6'(62) 150 70 57(50A)용 187 114-159 74-129 6203 2000 4EA
HC-51095 HU-NMUGR 8'(62) 200 70 57(50A)용 213 114-159 74-129 6306 2000 4EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
