제품분류 : 바퀴 >> U파이프
제품명 : 플레이트(고하중MUG)HC-MUG/NMUG
페이지 번호 : 2002446

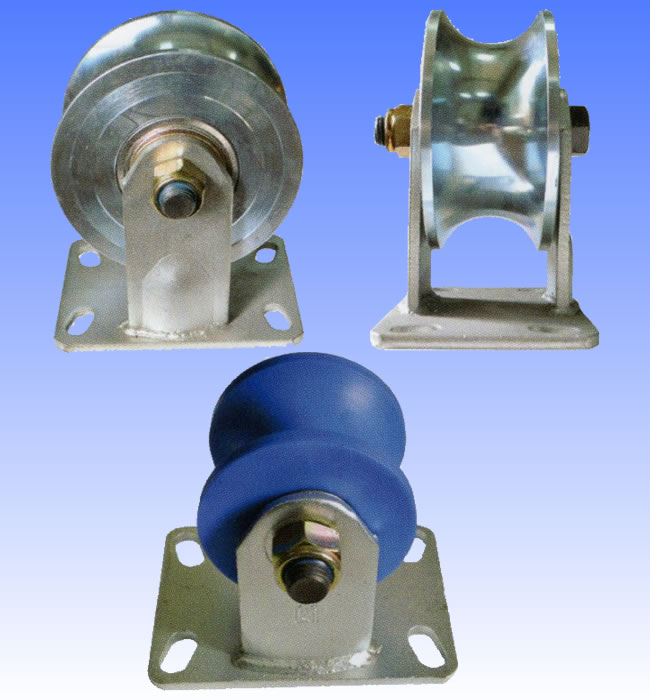

고하중 MUG고정(플레이트타입) HC-MUG/NMUG

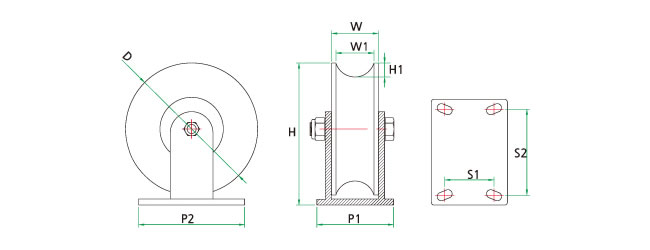

■사양(철고하중 플레이트 타입)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-52081 HC-MUG 6'(77) 148 91 68(65A)용 171 20 180-130 147-97.5 6304 1000
HC-52082 HC-MUG 6'(90) 148 91 75(80A)용 171 20 180-130 147-97.5 6304 1000
HC-52083 HC-MUG 8'(102) 198 115 85(90A)용 200 23 201-150 171-120 6306/6406 2000/4500
HC-52084 HC-MUG 8'(115) 198 115 95(100A)용 200 25 201-150 171-120 6306/6406 2000/4500

■사양(MC고하중 플레이트 타입)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-52810 HC-NMUG 6'(77) 148 91 68(65A)용 171 20 180-130 147-97.5 6304 1000
HC-52820 HC-NMUG 6'(90) 148 91 75(80A)용 171 20 180-130 147-97.5 6304 1000
HC-52830 HC-NMUG 8'(102) 198 115 85(90A)용 200 23 201-150 171-120 6306 2000
HC-52840 HC-NMUG 8'(115) 198 115 95(100A)용 200 25 201-150 171-120 6306 2000

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
