제품분류 : 바퀴 >> U파이프
제품명 : 플레이트 고정(2륜)HC-WUR / HC-POMWUR
페이지 번호 : 2002449

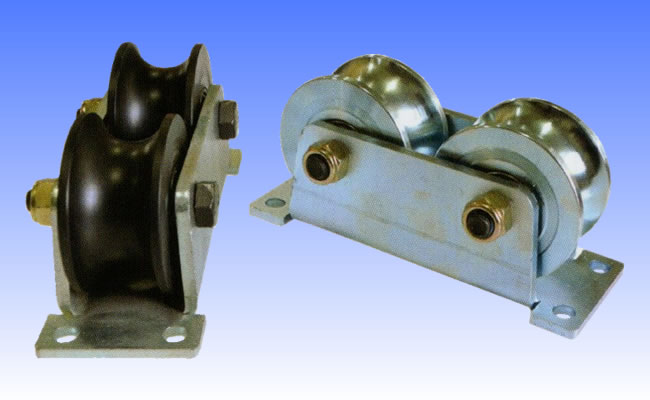

철 U앵글 2륜(플레이트고정) HC-WUR
나이론 POM U앵글 2륜(플레이트고정) HC-POMWUR

특징 : 이륜 U앵글 바퀴로 흔들림이 없음

용도 : 각종 파이프 또는 환봉에 사용

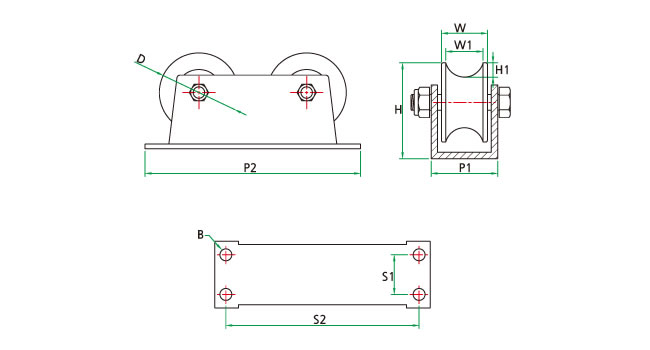

■사양(철 U앵글 2륜)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41069 HC-WUR 1-1/2' 39 26 18.5 47 7.5 34-114 21.5-100 608 100 10EA
HC-41070 HC-WUR 2' 49 29 22/23.5 60 4.5/8.5 42-136 25-122 6000 200 10EA
HC-41071 HC-WUR 2-1/2' 64 34 25 76 9 48-160 31-145 6000 300 8EA
HC-41072 HC-WUR 3' 74 39 30 82 11.5 65-179 44-159 6201 400 8EA
HC-42410 HC-WUR 4' 98 45 28 114 10 100-270 70-240 6301 800 4EA

■사양(나이론 POM U앵글 2륜)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41148 HC-POMWUR 1-1/2' 40 26 18.5 47 8 34-114 21.5-100 608 100 10EA
HC-41149 HC-POMWUR 2' 580 29 22/23.5 60 9 42-136 25-122 6000 200 10EA
HC-41150 HC-POMWUR 2-1/2' 65 34 25 76 9 48-160 31-145 6000 300 8EA
HC-41151 HC-POMWUR 3' 75 39 30 82 11 65-179 44-159 6201 400 8EA
HC-42411 HC-POMWUR 4' 100 45 28 114 10 100-270 70-240 6301 800 4EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
