제품분류 : 바퀴 >> U파이프

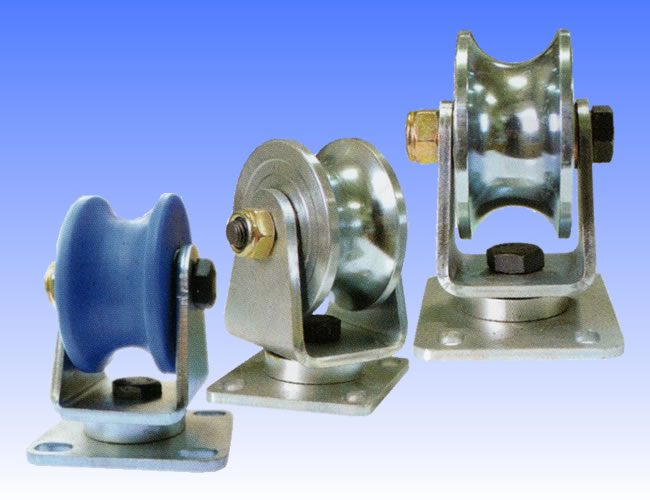

제품명 : U앵글 회전 HC-US
페이지 번호 : 2002454
U앵글 회전 HC-US

특징 : 레일은 파이프 또는 환봉을 사용

용도 :
- 곡선이 있는 곳에 사용
- 접이식 도어에 사용

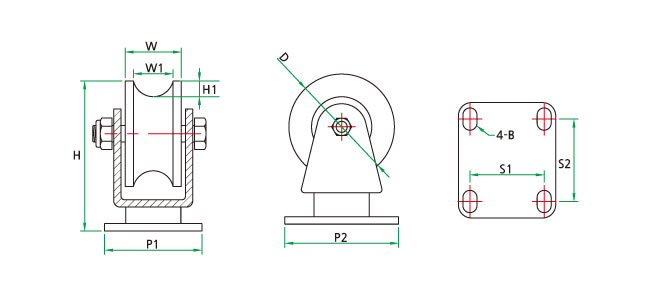

■사양(철 U회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41039 HC-US 2' 49 29 22 78 5 50-65 25-53 6000 100
HC-41040 HC-US 2-1/2' 64 34 24 91 9.5 59-69 45-50 6000 150
HC-41041 HC-US 3' 74 39 30 102 12 70-96 45-75 6201 200
HC-41117 HC-US 4' 98 44 28 139 11 100-114 72-84 6301 300
HC-41118 HC-US 1-1/2' 39 26 18.5 60 8 48-65 30-53 608 100
HC-41119 HC-US 50 49 29 23.5 78 9 50-65 25-53 6000 100

■사양(MC U회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41246 HC-USN 2' 50 29 22 78 5 50-65 25-53 6000 100
HC-41247 HC-USN 2-1/2' 65 34 24 91 9.5 59-69 45-50 6000 150
HC-41248 HC-USN 3' 75 39 30 102 12 70-96 45-75 6201 200
HC-41249 HC-USN 4' 100 44 28 139 11 100-114 72-84 6301 300
HC-41250 HC-USN 1-1/2' 40 26 18.5 60 8 48-65 30-53 608 100
HC-41251 HC-USN 50 50 29 23.5 78 9 50-65 25-53 6000 100

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
