제품분류 : 바퀴 >> U파이프
제품명 : 회전형(POM) HC-POMUS
페이지 번호 : 2002455

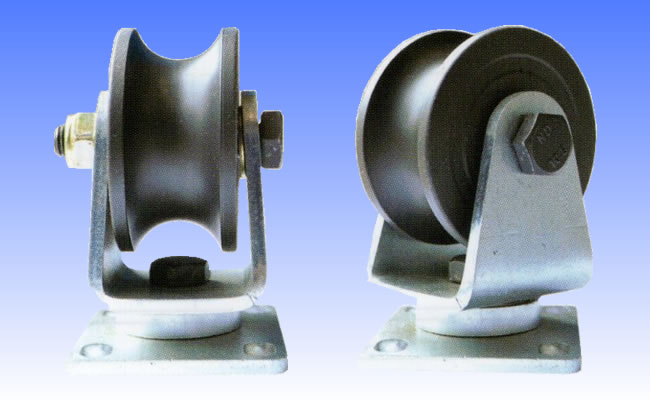

POM U앵글 회전 HC-POMUS

특징 :
- 레일은 파이프 또는 환봉을 사용
- 곡선이 있는 곳에 사용

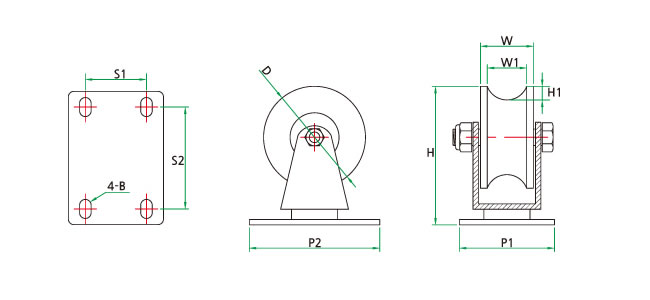

■사양(POM U스틸브라켓 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41120 HC-POMUS 2-1/2' 65 34 25 91 9 61-70 45-50 6000 150 16EA
HC-41121 HC-POMUS 3' 75 39 30 102 11 70-98 45-75 6201 200 10EA
HC-41122 HC-POMUS 4' 100 44 28 141 10 100-114 71-84 6301 300 8EA
HC-41123 HC-POMUS 1-1/2' 40 26 18.5 60 8 48-65 30-53 608 100 40EA
HC-41124 HC-POMUS 2' 50 29 23.5 78 9 50-65 25-53 6000 100 20EA

■사양(POM U스텐브라켓 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-41125 HC-POMSUS 2' 50 29 23.5 78 9 50-65 25-53 S6000 100 20EA
HC-41126 HC-POMSUS 2-1/2' 65 34 25 91 9 60-70 45-50 S6000 150 16EA
HC-41127 HC-POMSUS 3' 75 39 30 102 11 70-98 45-75 S6201 200 10EA
HC-41128 HC-POMSUS 4' 100 44 28 141 10 100-114 71-84 S6301 400 8EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
