제품분류 : 바퀴 >> U파이프

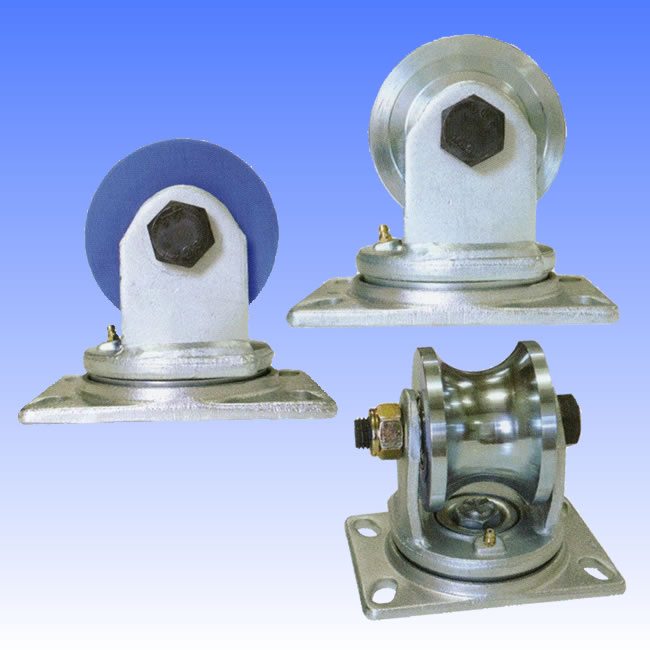

제품명 : 회전형(고하중 철,MC) HC-MUGSS
페이지 번호 : 2002458
고하중 MUG, 철, MC 일자형 회전 HC-MUGSS

특징 :
- 45C 단조품(부라켓)
- 부식방지 아연도금
- 레일은 원형환봉 또는 원형파이프 사용

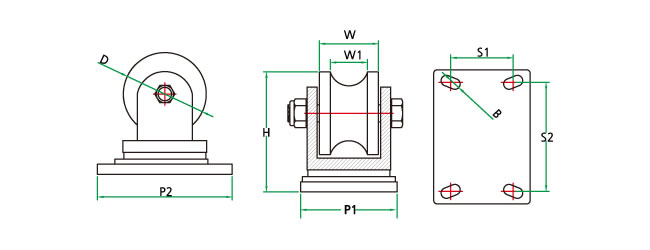

■사양(고하중 MUG철회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-52026 HC-MUGSS 4'(42)일자형 98 70 42(32A) 142 15.5 114-159 74-129 6204 800
HC-52027 HC-MUGSS 5'(52)일자형 128 70 52(40A) 179 19.5 114-159 74-129 6304 1000
HC-52028 HC-MUGSS 5'(52)일자형 128 59 42(32A) 179 19 114-159 74-129 6304 1000
HC-52070 HC-MUGSS 4'(52)일자형 98 70 52(40A) 142 16 114-159 74-129 6204 800
HC-52071 HC-MUGSS 6'(62)일자형 148 70 57(50A) 187 20 114-159 74-129 6306 1500

■사양(고하중 MC청 나이론)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-52126 HC-MUGSSMC
4'(42)일자형		 100 70 42(32A) 142 16 114-159 74-129 6204 800
HC-52127 HC-MUGSSMC
5'(52)일자형		 130 70 52(40A) 179 19.5 114-159 74-129 6304 1000
HC-52128 HC-MUGSSMC
5'(52)일자형		 130 59 42(32A) 179 20 114-159 74-129 6304 1000
HC-52170 HC-MUGSSMC
4'(52)일자형		 100 70 52(40A) 142 16 114-159 74-129 6204 800
HC-52171 HC-MUGSSMC
6'(62)일자형		 150 70 57(50A) 187 20 114-159 74-129 6306 1500

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
