제품분류 : 바퀴 >> U파이프
제품명 : 회전형(MUG) HC-MUGS
페이지 번호 : 2002459

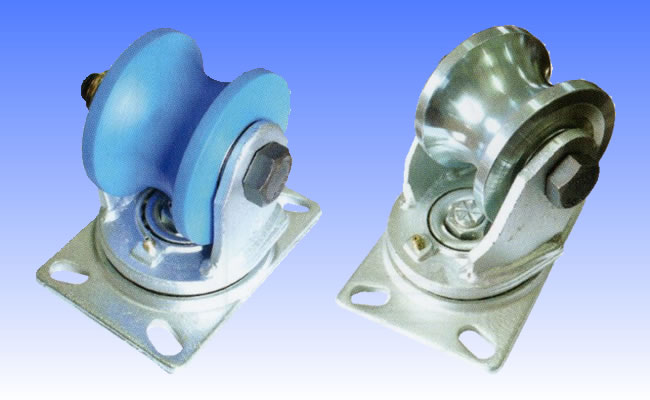

고하중 MUG회전(MC청,철) HC-MUGS

■사양(철, 회전)

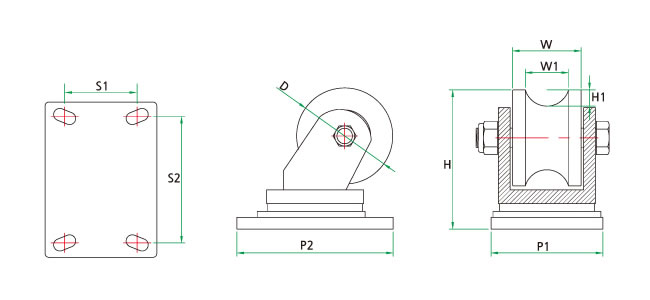

품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-51026 HC-MUGS 4'(42) 98 70 42 15.5 142 114-159 74-129 6204 800 4EA
HC-51027 HC-MUGS 5'(52) 128 70 52 19.5 180 114-159 74-129 6304 1000 4EA
HC-51028 HC-MUGS 5'(42) 128 59 42 19 180 114-159 74-129 6304 1000 4EA
HC-51072 HC-MUGS 4'(52) 98 70 52 16 142 114-159 74-129 6204 800 4EA
HC-51073 HC-MUGS 6'(62) 148 70 57 20 187 114-159 74-129 6306 1500 4EA
HC-51074 HC-MUGS 8'(62) 198 70 57 20 255 114-159 74-129 6306 2000 4EA

■사양(MC청 나이론 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-510260 HC-NUGS 4'(42) 100 70 42 15.5 142 114-159 74-129 6204 800 4EA
HC-510270 HC-NUGS 5'(52) 130 70 52 19.5 180 114-159 74-129 6304 1000 4EA
HC-510280 HC-NUGS 5'(42) 130 59 42 19 180 114-159 74-129 6304 1000 4EA
HC-510720 HC-NUGS 4'(52) 100 70 52 16 142 114-159 74-129 6204 800 4EA
HC-510730 HC-NUGS 6'(62) 150 70 57 20 187 114-159 74-129 6306 1500 4EA
HC-510740 HC-NUGS 8'(62) 200 70 57 20 255 114-159 74-129 6306 2000 4EA

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
