제품분류 : 바퀴 >> U파이프
제품명 : 회전(염전) HC-MCS/HC-MC[20A,40A]
페이지 번호 : 2002460

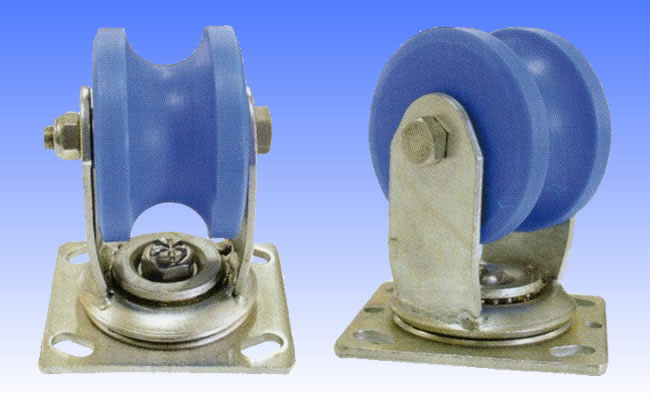

염전바퀴 회전 HC-MCS/HC-MC[20A,40A]

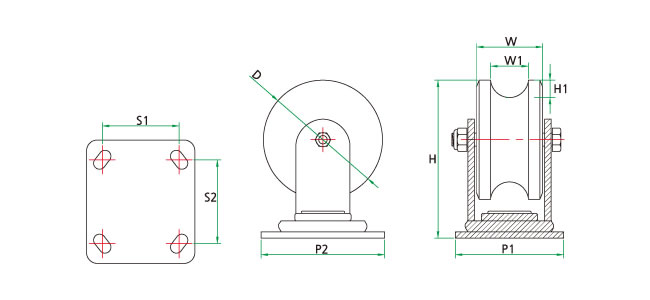

■사양(염전바퀴 회전(철브라켓)-높음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42061 HC-MCS 6'(20A용) 110 58 27.2용 20 175 100-114 71-84 S6201 350
HC-42262 HC-MCS 6'(20A용) 92 58 27.2용 20 165 100-114 71-84 S6201 350
HC-42263 HC-MCS 6'(40A용) 110 61 48.6용 25 175 100-114 71-84 S6201 350
HC-42264 HC-MCS 6'(40A용) 92 61 48.6용 25 165 100-114 71-84 S6201 350

■사양(염전바퀴 회전(철브라켓)-낮음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42265 HC-MCS 110-34(20A용) 110 58 27.2용 20 146 100-114 71-84 S6201 350
HC-42266 HC-MCS 92-34(20A용) 92 58 27.2용 20 136 100-114 71-84 S6201 350
HC-42267 HC-MCS 110-43(40A용) 110 61 48.6용 25 146 100-114 71-84 S6201 350
HC-42268 HC-MCS 92-43(40A용) 92 61 48.6용 25 136 100-114 71-84 S6201 350

■사양(염전바퀴 로라만)
품번 상품명 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42269 HC-MC 110-27.2U 60 20 S6201(별도) 350
HC-42270 HC-MC 92-27.2U 60 20 S6201(별도) 350
HC-42271 HC-MC 110-48.6U 61 25 S6201(별도) 350
HC-42272 HC-MC 92-48.6U 61 25 S6201(별도) 350

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
