제품분류 : 바퀴 >> U파이프
제품명 : 회전(스텐염전)HC-SUSMCS/HC-MC[20A,40A]
페이지 번호 : 2002461

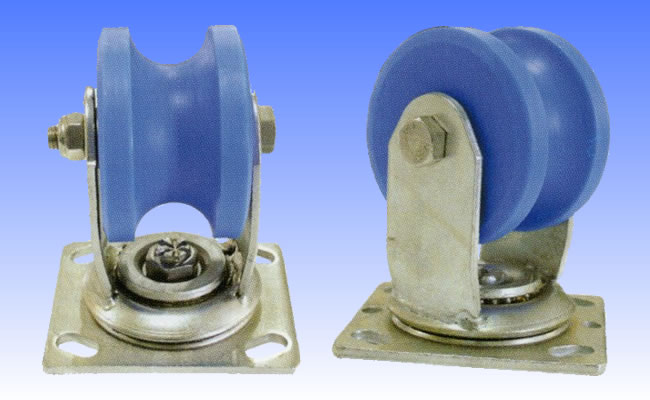

스텐 염전바퀴 회전 HC-SUSMCS/HC-MC[20A,40A]

특징 : 파이프 가능, 와이어 가능, 로프 가능로라

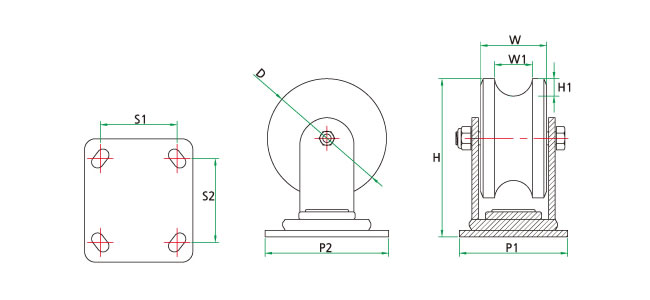

■사양(염전바퀴 회전(SUS스텐브라켓)-높음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42277 HC-SUSMCS
6'-27.2		 110 58 27.2(20A용) 20 175 100-114 71-84 S6201 350
HC-42278 HC-SUSMCS
6'-27.2		 92 58 27.2(20A용) 20 165 100-114 71-84 S6201 350
HC-42279 HC-SUSMCS
6'-48.6		 110 61 48.6(40A용) 25 175 100-114 71-84 S6201 350
HC-42280 HC-SUSMCS
6'-48.6		 92 61 48.6(40A용) 25 165 100-114 71-84 S6201 350

■사양(염전바퀴 회전(스텐브라켓)-낮음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42273 HC-SUSMCS
110-34(20A용)		 110 58 27.2(20A)용 20 146 100-114 71-84 S6201 350
HC-42274 HC-SUSMCS
92-34(20A용)		 92 58 27.2(20A)용 20 136 100-114 71-84 S6201 350
HC-42275 HC-SUSMCS
110-43(40A용)		 110 61 48.6(40A)용 25 146 100-114 71-84 S6201 350
HC-42276 HC-SUSMCS
92-43(40A용)		 92 61 48.6(40A)용 25 136 100-114 71-84 S6201 350

■사양(염전바퀴 로라만)
품번 상품명 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42269 HC-MC 110-27.2U 60 20 S6201(별도) 350
HC-42270 HC-MC 92-27.2U 60 20 S6201(별도) 350
HC-42271 HC-MC 110-48.6U 61 25 S6201(별도) 350
HC-42272 HC-MC 92-48.6U 61 25 S6201(별도) 350

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
