제품분류 : 바퀴 >> U파이프
제품명 : 회전(염전25,32A)HC-MCS/HC[25A,32A]
페이지 번호 : 2002462

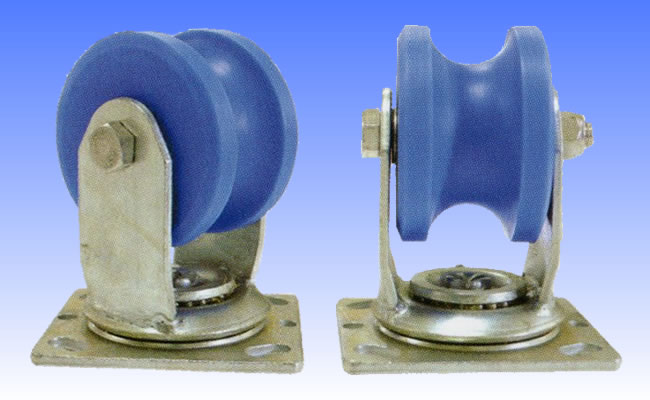

염전바퀴 회전 HC-MCS/HC[25A,32A]

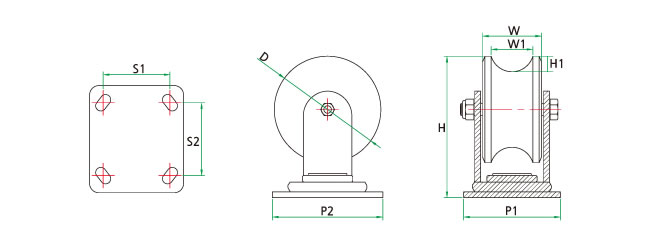

■사양(염전바퀴 회전(철브라켓)-높음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42041 HC-MCS 6'(32A용) 110 58 42.7용 25 175 100-114 71-84 S6201 350
HC-42042 HC-MCS 6'(25A용) 92 58 34용 20 165 100-114 71-84 S6201 350
HC-42043 HC-MCS 6'(25A용) 110 61 34용 20 175 100-114 71-84 S6201 350
HC-42044 HC-MCS 6'(32A용) 92 61 42.7용 25 165 100-114 71-84 S6201 350

■사양(염전바퀴 회전(철브라켓)-낮음용
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 전체높이
(H)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42026 HC-MCS 110-34(25A용) 110 58 34용 20 146 100-114 71-84 S6201 350
HC-42027 HC-MCS 92-34(25A용) 92 58 34용 20 136 100-114 71-84 S6201 350
HC-42028 HC-MCS 110-43(32A용) 110 61 42.7용 25 146 100-114 71-84 S6201 350
HC-42029 HC-MCS 92-43(32A용) 92 61 42.7용 25 136 100-114 71-84 S6201 350

■사양(염전바퀴 MC로라만)
품번 상품명 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-82042 HC-MC 110-35U 61 20 S6201(별도) 350
HC-82043 HC-MC 92-35U 61 20 S6201(별도) 350
HC-82044 HC-MC 110-43U 61 25 S6201(별도) 350
HC-82045 HC-MC 92-43U 61 25 S6201(별도) 350

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
