제품분류 : 바퀴 >> U파이프

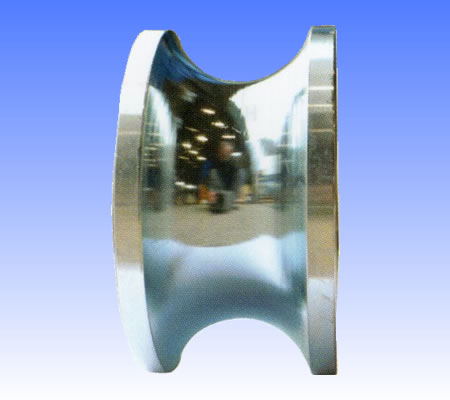

제품명 : 철, U3파이프 HC-U3
페이지 번호 : 2002468
철,U3 파이프만용 바퀴만 HC-U3

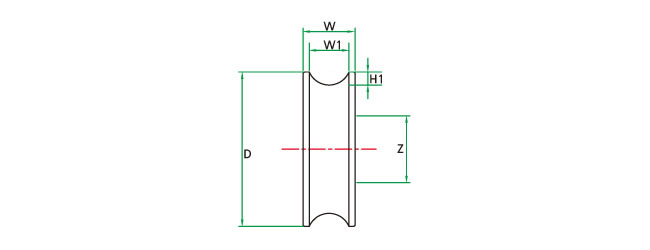

■ 사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-42225 HC-10A 49 29 17.3용 8 6000(유) 100
HC-42226 HC-15A 39 26 21.7용 6 608(유) 100
HC-42227 HC-20A 64 34 27.2용 8 6000(유) 120
HC-42228 HC-25A 78 52 34용 12 6301(별도) 300
HC-42229 HC-32A 78 52 42.7용 12 6301(별도) 300
HC-42230 HC-12S 39 26 12.7용 6 608(유) 60
HC-42231 HC-15S 39 26 15.9용 7 608(유) 60
HC-42232 HC-19S 39 26 19.1용 7 608(유) 60
HC-42233 HC-22S 64 34 22.2용 9 6000(유) 120
HC-42234 HC-25S 64 34 25.4용 11 6000(유) 120
HC-42235 HC-28S 74 39 28.6용 10 6201(유) 150
HC-42236 HC-32S 74 39 31.8용 10 6201(유) 150
HC-42237 HC-38S 78 52 38.1용 16 6201(별도) 170
HC-42238 HC-50S 98 70 50.8용 15 6201(별도) 400
HC-42239 HC-63S 98 70 63.5용 15 6201(별도) 400
HC-42240 HC-50A 148 70 60.5용 20 6201(별도) 1700
HC-42241 HC-54A 148 91 76.3용 20 6201(별도) 700
HC-42242 HC-80A 148 91 89.1용 20 6201(별도) 700
HC-41060 U25A용 로라 78 52 36용 12 6201(별도) 300
HC-41140 U32A용 로라 78 52 43용 12 6201(별도) 300
HC-41287 HC-90A 198 115 85 23 6306(별도)
6204(별도)		 2000
4000
HC-41288 HC-100A 198 115 95 25 6306(별도)
6204(별도)		 2000
4000

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3

■ 구조관 치수
m/m in m/m(외경)
12 1/2 12.7
15 5/8 15.9
19 3/4 19.1
22 7/8 22.2
25 1 25.2
31 1-1/4 31.8
39 1-1/2 38.1
42 - 42.7
51 2 50.8
63 2-1/2 63.5
75 3 76.2
