제품분류 : 바퀴 >> U파이프
제품명 : U바퀴 HC-U2
페이지 번호 : 2002474

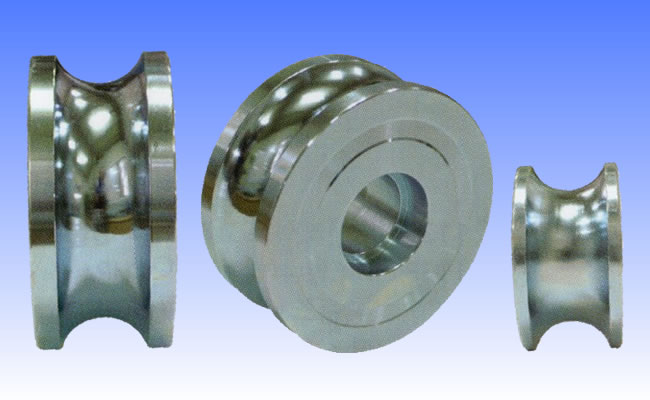

U앵글바퀴만 HC-U2

■ 철, U앵글 바퀴만

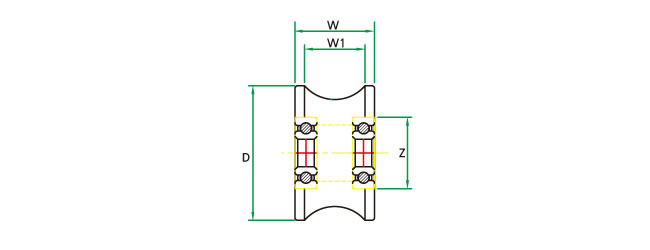

품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81039 HC-U2 1-1/4' 32 24.5 15.5 6 607(유) 70
HC-81040 HC-U2 1-1/2' 39 26 18.5 7.5 608(유) 80
HC-81041 HC-U2 2' 49 29 22 4.5 6000(유) 100
HC-81042 HC-U2 2-1/2' 64 34 25 9 6000(유) 120
HC-81043 HC-U2 3' 74 39 30 11.5 6201(유) 150
HC-81044 HC-U2 80(25A) 78 52 36 12 6301(별도) 250
HC-81045 HC-U2 4' 98 44.5 28 10 6301(별도) 300
HC-81136 HC-U2 4'-4 98 44.5 28 10 6204(별도) 800
HC-81137 HC-U2 2'(깊은홈) 49 29 23.5 8.5 6000(유) 100
HC-81138 HC-U2 40A 74 63.5 52 20 6301(별도) 300
HC-81232 HC-U2 80(32A) 78 52 43 12 6301(별도) 250
HC-81233 HC-U2 32A 74 63.5 42 15 6301(별도) 300

■ MC청, 앵글 바퀴만
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81400 HC-U2 1-1/4'N 32 24.5 15.5 6 607(유) 70
HC-81401 HC-U2 1-1/2'N 39 26 18.5 7.5 608(유) 80
HC-81402 HC-U2 2'N 49 29 22 4.5 6000(유) 100
HC-81403 HC-U2 2-1/2'N 64 34 25 9 6000(유) 120
HC-81404 HC-U2 3'N 74 39 30 11.5 6201(유) 150
HC-81405 HC-U2 80(25A)N 78 52 36 12 6301(별도) 250
HC-81406 HC-U2 4'N 98 44.5 28 10 6301(별도) 300
HC-81407 HC-U2 4'-4N 98 44.5 28 10 6204(별도) 800
HC-81408 HC-U2 2'(깊은홈)N 49 29 23.5 8.5 6000(유) 100
HC-81409 HC-U2 40AN 74 63.5 52 20 6301(별도) 300
HC-81510 HC-U2 80(32A)N 78 52 43 12 6301(별도) 250
HC-81511 HC-U2 32AN 74 63.5 42 15 6301(별도) 300

■ 파이프 규격표
규격 A*B 외경KS(JIS)
8*1/4 13.8
10*3/8 17.3
15*1/2 21.7
20*3/4 27.2
25*1 34
32*1-1/4 42.7
40*1-1/4 48.6
50*2 60.5
65*2-1/2 76.3
80*3 89.1
90*3-1/2 101.6
100*4 114.3
