제품분류 : 바퀴 >> ㄷ레일
제품명 : 용접형(올스텐 ㄷ레일) HC-SSDR/HC-SSRRD
페이지 번호 : 2002503

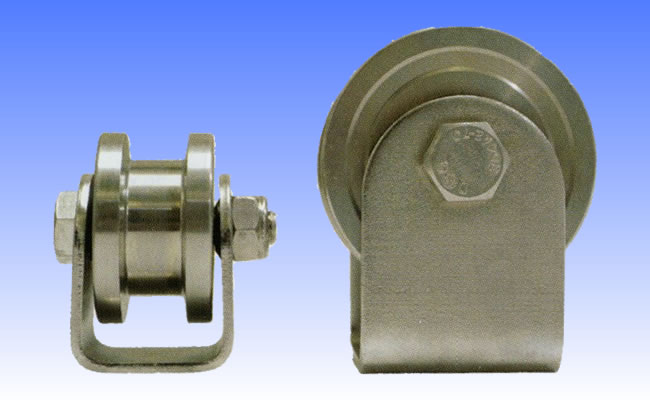

올스텐ㄷ레일고정(용접형) HC-SSDR/HC-SSRRD

특징 : 용접용으로 견고함

용도 :
- HC-RRD4-35 : 9kg레일에 사용
- HC-RRD4-46 : 12~15kg레일에 사용
- HC-RRD4-52 : 22kg레일에 사용
- HC-RRD4-65 : 30~37kg레일에 사용
- 각파이프 또는 레일에 사용

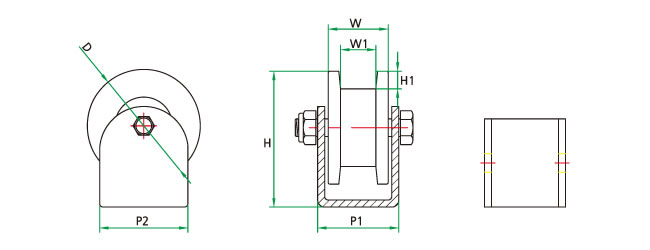

■사양(올스텐ㄷ레일 용접형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-31190 HC-SSDR 2' 49 29 14 60 7.5 40-38 S6000 100 36EA
HC-31191 HC-SSDR 2-1/2' 59 34 18 74 8 45-50 S6000 120 24EA
HC-31192 HC-SSDR 3' 69 38 22 86 8.5 55-50 S6201 150 12EA
HC-31193 HC-SSDR 80 78 52 32 104 9.5 77-65 S6204 800 8EA
HC-31194 HC-SSDR 4-35 98 68 35 116 11 94-65 S6204 1000 8EA
HC-31195 HC-SSDR 4-46 98 68 46 116 11 94-65 S6204 1000 8EA
HC-31196 HC-SSDR 4-52 98 68 52 116 9.5 94-65 S6204 1000 8EA

■ 각관 규격표
변의길이m/m 두께(m/m)
15*15 1.4
1.6
19*19 1.4
1.6
20*20 1.2
1.6
25*25 1.2
1.6
30*30 1.2
1.6
40*40 1.6
2.3
50*50 1.6
2.3
3.2
60*60 1.6
2.3
3.2
75*75 2.3
3.2
90*90 2.3
3.2
100*100 2.3
3.2
4.0
4.5
125*125 3.2
4.5
