제품분류 : 바퀴 >> ㄷ레일
제품명 : 철하부로라 고정(기차레일)
페이지 번호 : 2002506

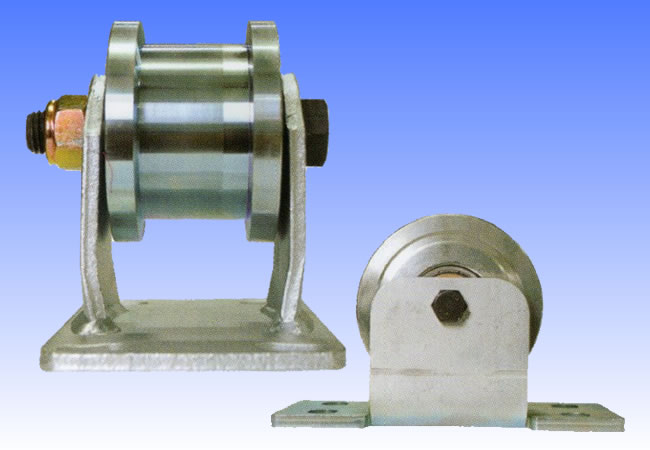

철하부로라 고정(기차레일)

특징 :
-기차레일에 맞추어 사용 할수 있도록 제작
- 고중량 고급형레일용으로 사용할수 있도록 제작(9~37kg)

용도 :
- 9kg레일 34mm
- 15kg레일 45mm
- 22kg레일 52mm홈폭사용
- 30~37kg레일겸용 65mm홈폭사용

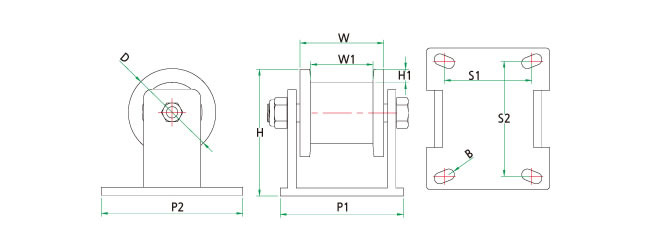

■사양(철하부로라 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31016 하부로라고정9kg 78 52 35 88.5 15 72-145 39-108 10.2 6202 350
HC-31090 하부로라고정15kg 78 62 45 89 15 82-145 38-108 11 6301 350
HC-31091 하부로라고정22kg 78 69 52 89 15 89-145 38-108 11 6301 350
HC-31092 하부로라고정37kg 98 94 65(70) 142 15 138-159 98-129 11 6304 1000
HC-31017 하부로라고정9kg 98 70 35 142 10 114-159 74-129 12.5 6204 800
HC-31018 하부로라고정15kg 98 70 45 142 10 114-159 74-129 12.5 6204 800
HC-31019 하부로라고정22kg 98 70 52 142 10 114-159 74-129 12.5 6204 800

■사양(고하중 하부로라 고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31047 하부로라고정9kg 128 55 35 144 15 96-99 70-72.5 10.5 6204 800
HC-31048 하부로라고정30~37kg 148 92 65 172 25 180-130 147-97.5 14.5 6304 1000

■ 레일 규격표
구분 공칭치수 A B C
경량레일 9kg 63.50 63.50 32.10
15kg 79.37 79.37 42.86
22kg 93.66 93.6 50.86
중레일
(보통레일)		 30kg 107.95 107.95 60.33
37kg 122.24 122.24 62.71
50kgN 144.46 127.00 65.00
60kg 174.00 145.00 65.00
70kg 148.00 140.00 65.30
