제품분류 : 바퀴 >> ㄷ레일
제품명 : MC청나이론 하부로라
페이지 번호 : 2002507

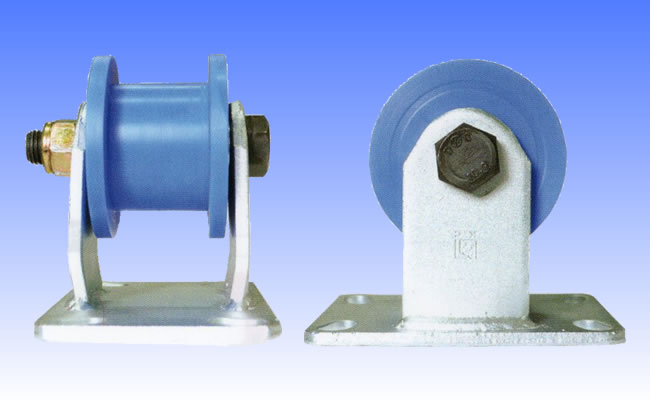

MC청나이론 하부로라고정(기차레일)

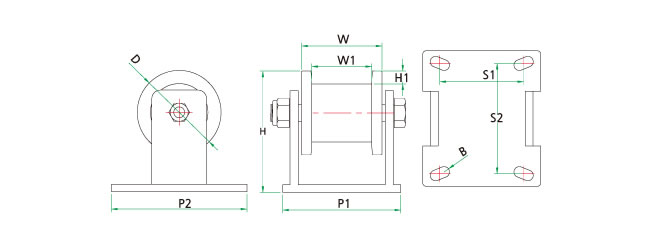

■사양(MC청 나이론 하부로라고정)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31093 하부로라고정9kg 80 52 35 88.5 15 72-145 39-108 10.2 6202 300
HC-31094 하부로라고정15kg 80 62 45 89 15 82-145 38-108 11 6301 350
HC-31095 하부로라고정22kg 80 69 52 89 15 89-145 38-108 11 6301 350
HC-31096 하부로라고정37kg 100 94 65 142 15 138-159 98-129 11 6304 1000
HC-31097 하부로라고정9kg 100 70 35 142 10 114-159 74-129 12.5 6204 800
HC-31098 하부로라고정15kg 100 70 45 142 10 114-159 74-129 12.5 6204 800
HC-31099 하부로라고정22kg 100 70 52 142 10 114-159 74-129 12.5 6204 800
HC-31101 하부로라고정9kg 130 55 35 144 15 96-99 70-72.5 10.5 6204 800
HC-31102 하부로라고정30~37kg 150 92 65 172 25 180-130 147-14.5 14.5 6304 1000

■ 레일 규격표
구분 공칭치수 A B C
경량레일 9kg 63.50 63.50 32.10
15kg 79.37 79.37 42.86
22kg 93.66 93.6 50.86
중레일
(보통레일)		 30kg 107.95 107.95 60.33
37kg 122.24 122.24 62.71
50kgN 144.46 127.00 65.00
60kg 174.00 145.00 65.00
70kg 148.00 140.00 65.30
