제품분류 : 바퀴 >> ㄷ레일

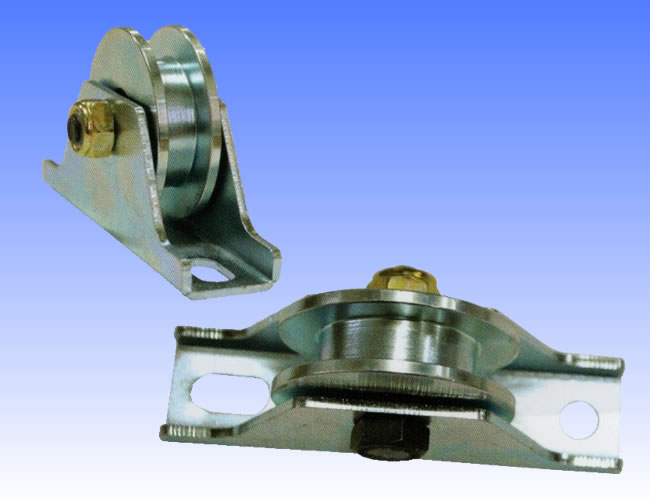

제품명 : ㄷ레일고정(철) HC-HTD
페이지 번호 : 2002513
철,ㄷ레일고정 HC-HTD

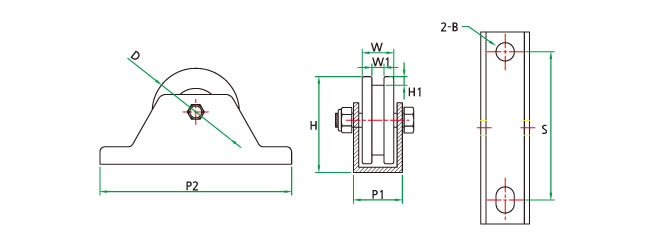

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(개/Box)
HC-310201 HC-HTD 50 49 18 7 53 5 28-110 608 80 10
HC-310531 HC-HTD 2' 49 19 11 56 12 29-110 6000 150 10
HC-310541 HC-HTD 2-1/2' 59 20 13 65 14 29-110 6000 150 10
HC-310551 HC-HTD 3' 74 26 20 84 21 35-135 6201 300 8
HC-310561 HC-HTD 3-1/2' 88 32 22 100 23 43-1269 6301 350 8
HC-310571 HC-HTD 4' 98 34 27 109 25 45-146 6301 350 8

■사양(철바퀴만 HC-TD)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(개/Box)
HC-310202 HC-TD 50 49 18 7 5 608(별도) 80 10
HC-310532 HC-TD 2' 49 19 11 12 6000(별도) 150 10
HC-310542 HC-TD 2-1/2' 59 20 13 14 6000(별도) 150 10
HC-310552 HC-TD 3' 74 26 20 21 6201(별도) 300 8
HC-310562 HC-TD 3-1/2' 88 32 22 23 6301(별도) 350 8
HC-310572 HC-TD 4' 98 34 27 25 6301(별도) 350 8

■ 각관 규격표
변길이(m/m) 두께(m/m) 단위중량(kg/m)
15*15 1.4 0.566
1.6 0.616
19*15 1.4 0.733
1.6 0.816
20*20 1.2 0.679
1.6 0.872
25*25 1.2 0.867
1.6 1.12
