제품분류 : 바퀴 >> ㄷ레일
제품명 : ㄷ레일고정(스텐)HC-STD
페이지 번호 : 2002514

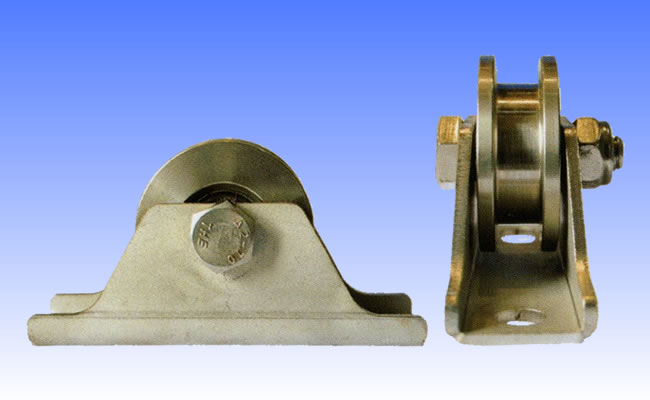

스텐ㄷ레일고정 HC-STD

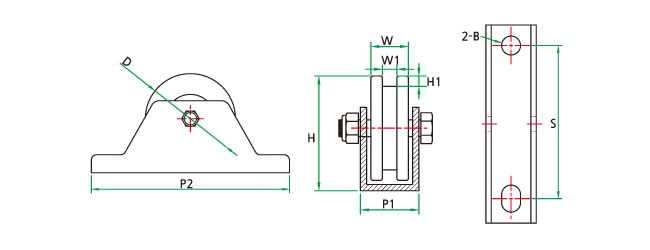

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(개/Box)
HC-31020 HC-STD 50 49 18 7 53 5 28-110 S608 80 10
HC-31053 HC-STD 2' 49 19 11 56 12 29-110 S6000 150 10
HC-31054 HC-STD 2-1/2' 59 20 13 65 14 29-110 S6000 150 10
HC-31055 HC-STD 3' 74 26 20 84 21 35-135 S6201 300 8
HC-31056 HC-STD 3-1/2' 88 32 22 100 23 43-1269 S6301 350 8
HC-31057 HC-STD 4' 98 34 27 109 25 45-146 S6301 350 8

■사양(철바퀴만 HC-TD)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(개/Box)
HC-310200 HC-ST 50 49 18 7 5 S608(별도) 80 10
HC-310530 HC-ST 2' 49 19 11 12 S6000(별도) 150 10
HC-310540 HC-ST 2-1/2' 59 20 13 14 S6000(별도) 150 10
HC-310550 HC-ST 3' 74 26 20 21 S6201(별도) 300 8
HC-310560 HC-ST 3-1/2' 88 32 22 23 S6301(별도) 350 8
HC-310570 HC-ST 4' 98 34 27 25 S6301(별도) 350 8

■ 각관 규격표
변길이(m/m) 두께(m/m) 단위중량(kg/m)
15*15 1.4 0.566
1.6 0.616
19*15 1.4 0.733
1.6 0.816
20*20 1.2 0.679
1.6 0.872
25*25 1.2 0.867
1.6 1.12
175*175 4.5 23.7
6.0 31.1
200*200 6.0 35.8
9.0 52.3
12.0 67.9
250*250 6.0 45.2
9.0 66.5
