제품분류 : 바퀴 >> ㄷ레일
제품명 : ㄷ레일고정(올스텐)HC-SDR
페이지 번호 : 2002515

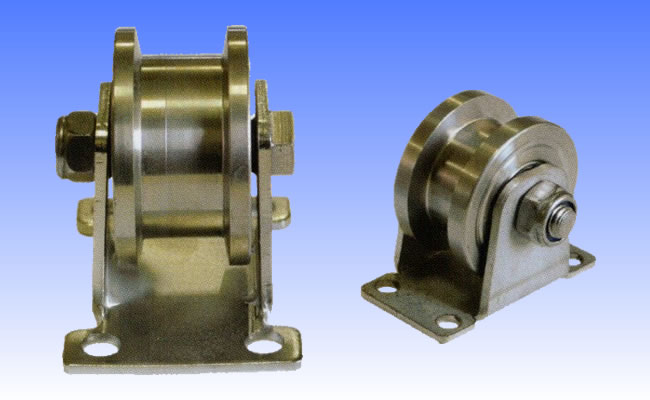

올스텐 ㄷ레일고정SUS HC-SDR

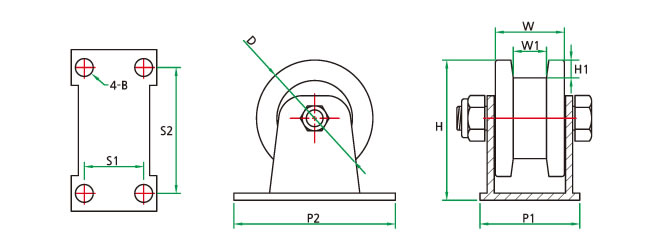

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31012 HC-SDR 1-1/4' 32 24 6.5 38 6.5 31-55 18-40 S608 80
HC-31013 HC-SDR 2' 49 29 14 59 7.5 42-68 25-53 S6000 150
HC-31014 HC-SDR 2-1/2' 59 34 18 74 8 47-80 31-65 S6000 180
HC-31015 HC-SDR 3' 69 36 23 81 8.5 67-95 46-75 S6201 200
HC-31046 HC-SDR 1-1/2' 39 26 10 55 7 39-68 24-53 S608 100

■사양(올스텐 ㄷ레일 로라만)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 홈깊이
(H1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-310120 HC-SD 1-1/4' 32 24 6.5 6.5 S608(유) 80
HC-310130 HC-SD 2' 49 29 14 7.5 S6000(유) 150
HC-310140 HC-SD 2-1/2' 59 34 18 8 S6000(유) 180
HC-310150 HC-SD 3' 69 36 23 8.5 S6201(유) 200
HC-310460 HC-SD 1-1/2' 39 26 10 7 S608(유) 100

■ 각관 규격표
변길이(m/m) 두께(m/m)
15*15 1.4
1.6
19*15 1.4
1.6
20*20 1.2
1.6
