(주)고려바퀴종합상사


제품분류 : 바퀴 >> ㄷ레일
제품명 : ㄷ레일 회전 HC-DS
페이지 번호 : 2002519

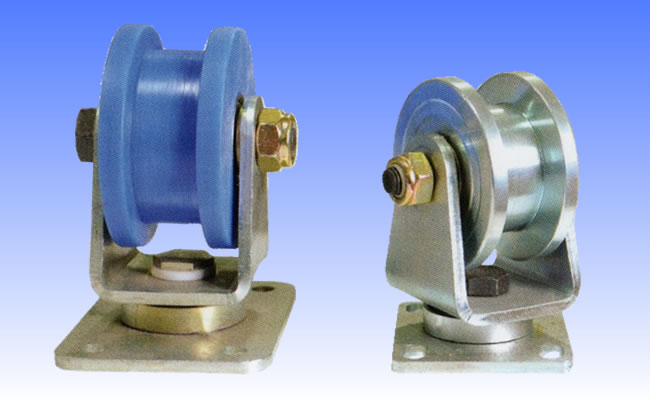

철,MC나이론ㄷ레일 회전 HC-DS

특징 : 회전형으로 곡선 ㄷ파이프에서도 회전이 가능

■사양(철,ㄷ레일)

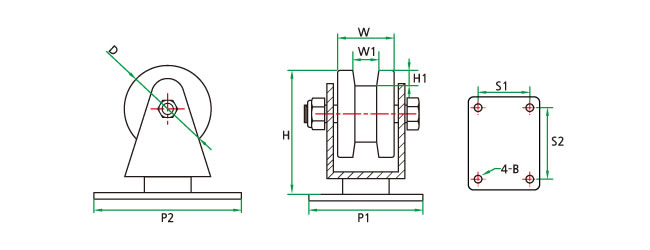

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-31120	HC-DS 1-1/2	39	26	10	60	8	48-65	30-54	608	150	40EA
HC-31121	HC-DS 2'	49	29	14	78	10	50-65	25-53	6000	100	20EA
HC-31122	HC-DS 2-1/2'	64	34	20	91	10.5	59-69	45-70	6000	150	16EA
HC-31123	HC-DS 3'	74	39	22	102	13.5	70-96	45-70	6201	200	10EA

■사양(MC나이론ㄷ레일)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	홈폭 (W1)	전체높이 (H)	홈깊이 (H1)	밑판넓이 (P1-P2)	볼트간거리 (S1-S2)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-31124	HC-MCDS 1-1/2	40	26	10	60	8	48-65	30-54	608	150	40EA
HC-31125	HC-MCDS 2'	50	29	14	78	10	50-65	25-53	6000	100	20EA
HC-31126	HC-MCDS 2-1/2'	65	34	20	91	10.5	59-69	45-70	6000	150	16EA
HC-31127	HC-MCDS 3'	75	39	22	102	13.5	70-96	45-70	6201	200	10EA

■ 각관 규격표

변길이(m/m)	두께(m/m)	단위중량(kg/m)
15*15	1.4	0.566
15*15	1.6	0.616
19*15	1.4	0.733
19*15	1.6	0.816
20*20	1.2	0.679
20*20	1.6	0.872
25*25	1.2	0.867
25*25	1.6	1.12
175*175	4.5	23.7
175*175	6.0	31.1
200*200	6.0	35.8
	9.0	52.3
	12.0	67.9
250*250	6.0	45.2
250*250	9.0	66.5
