제품분류 : 바퀴 >> ㄷ레일
제품명 : ㄷ레일회전(스텐)HC-SDS
페이지 번호 : 2002520

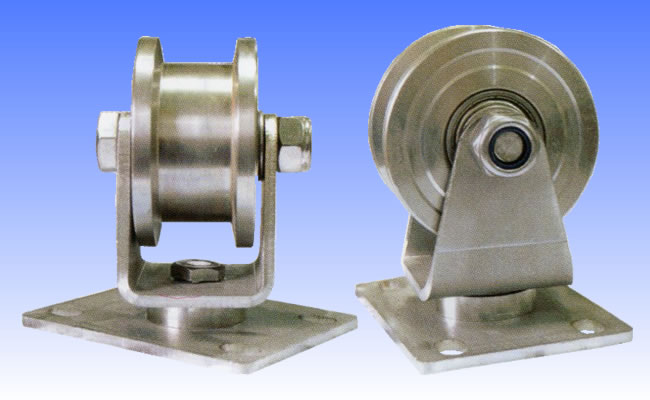

올스텐ㄷ레일 회전SUS HC-SDS

용도 :
- 304스텐레스로 회전(곡선)라인작업에 용이
- 내부식성이 요구되는 장소
- 접이식 도어에 사용

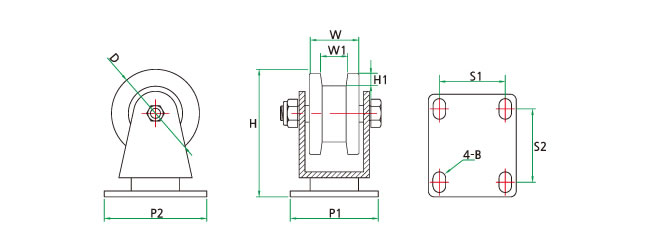

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31128 HC-SDS 2' 49 29 14 76 10 50-65 25-53 S6000 150
HC-31129 HC-SDS 2-1/2' 59 34 18 87 11 60-70 45-50 S6000 150
HC-31138 HC-SDS 3' 69 36 23 98 13.5 70-96 45-75 S6201 200
HC-31139 HC-SDS 1-1/2' 39 26 10 60 8 48-65 30-54 S608 80

■ 적용 규격표(앵글 규격표)
H*B t r1 r2
25*25 3 4 2
30*30 3 4 2
40*40 3 4.5 2
4 4.5 3
5 4.5 3
45*45 4 6.5 3
50*50 4 6.5 3
6 6.5 4.5
60*60 4 6.5 3
5 6.5 3
6 6.5 4.5
65*65 6 8.5 4
8 8.5 6
70*70 6 8.5 4
