제품분류 : 바퀴 >> ㄷ레일
제품명 : ㄷ레일(고하중)HC-PRDS/NRDS
페이지 번호 : 2002521

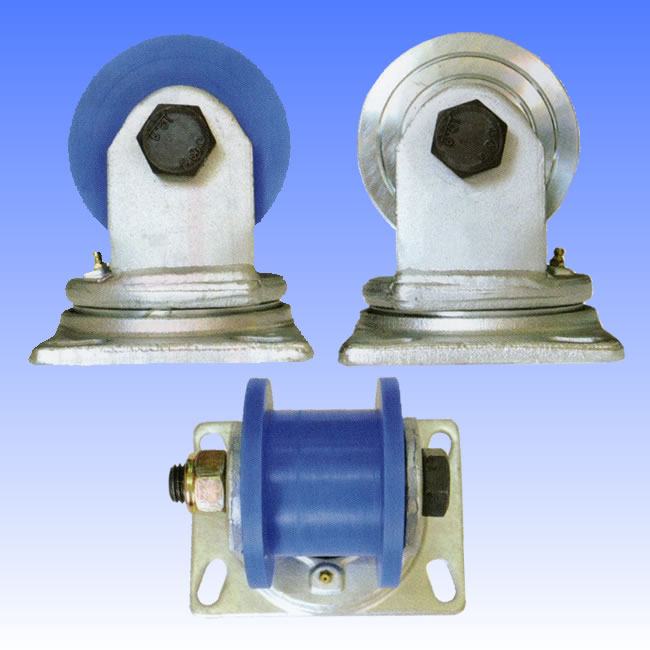

고하중 ㄷ레일철,MC일자형 회전 HC-PRDS/NRDS

특징 : 플레이트 타입으로 볼트 조립

용도 :
- 각파이프 또는 각봉 또는 레일에 사용
- 여러가지 하부로라로 사용 가능

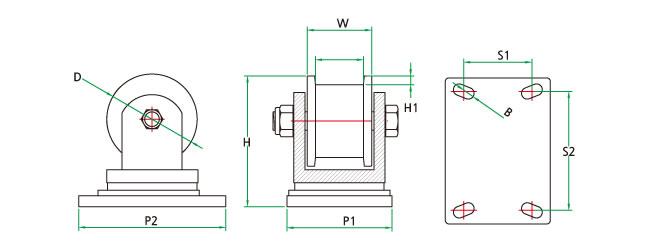

■사양(고하중철 일자형 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31180 HC-PRDS 4'(35) 98 70 35 142 11 114-158.5 74-129 12.5 6204 800
HC-31181 HC-PRDS 4'(46) 98 70 46 142 11 114-158.5 74-129 12.5 6204 800
HC-31185 HC-PRDS 4'(52) 98 70 52 142 9.5 114-158.5 74-129 12.5 6204 800

■사양(고하중MC나이론 일자형 회전)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-31182 HC-NRDS 4'(35) 100 70 35 142 11 114-158.5 74-129 12.5 6204 800
HC-31183 HC-NRDS 4'(46) 100 70 46 142 11 114-158.5 74-129 12.5 6204 800
HC-31184 HC-NRDS 4'(52) 100 70 52 142 9.5 114-158.5 74-129 12.5 6204 800

■ 레일 규격표
구분 공칭치수 A B C
경량레일 9kg 63.50 63.50 32.10
15kg 79.37 79.37 42.86
22kg 93.66 93.6 50.86
중레일
(보통레일)		 30kg 107.95 107.95 60.33
37kg 122.24 122.24 62.71
50kgN 144.46 127.00 65.00
60kg 174.00 145.00 65.00
70kg 148.00 140.00 65.30
