제품분류 : 바퀴 >> 레일
제품명 : 레일바퀴세트(H빔용) HC-RHR
페이지 번호 : 2002540

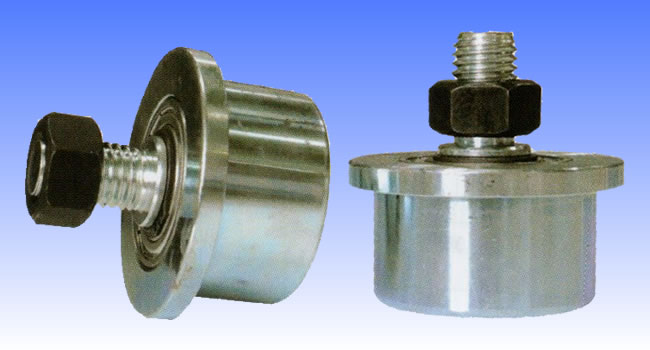

H빔용 레일바퀴 세트[턱유] HC-RHR

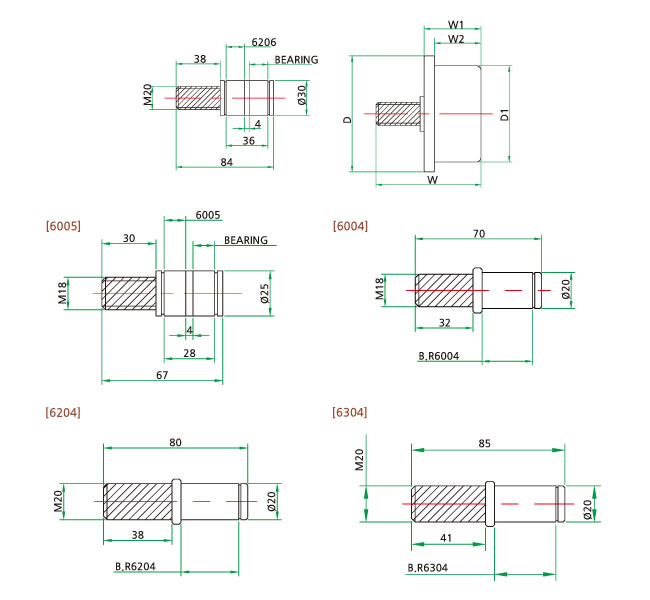

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 로라턱 바퀴외경
(D1)		 볼트
길이		 볼트
(M)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32023 HC-3RHR 74 39-32 7 60 30 18 6005 500 16EA
HC-32024 HC-4RHR 98 49-40 9 83 38 20 6206 800 10EA
HC-32025 HC-5RHR 128 54-42 12 107 38 20 6206 600 8EA
HC-32026 HC-6RHR 148 60-45 15 128 38 20 6206 800 4EA
HC-32027 HC-3RHR-1 78 38-30 8 59 32 18 6004 400 16EA
HC-32028 HC-4RHR-1 98 43-36 7 81.5 38 20 6204 800 10EA
HC-32029 HC-5RHR-1 138 45-36 8.5 107 41 20 6304 100 8EA
HC-32030 HC-6RHR-1 148 44-35 9 127 41 20 6304 100 4EA
HC-32031 HC-8RHR-1 198 44-35 9 170 41 20 6304 1500 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5
